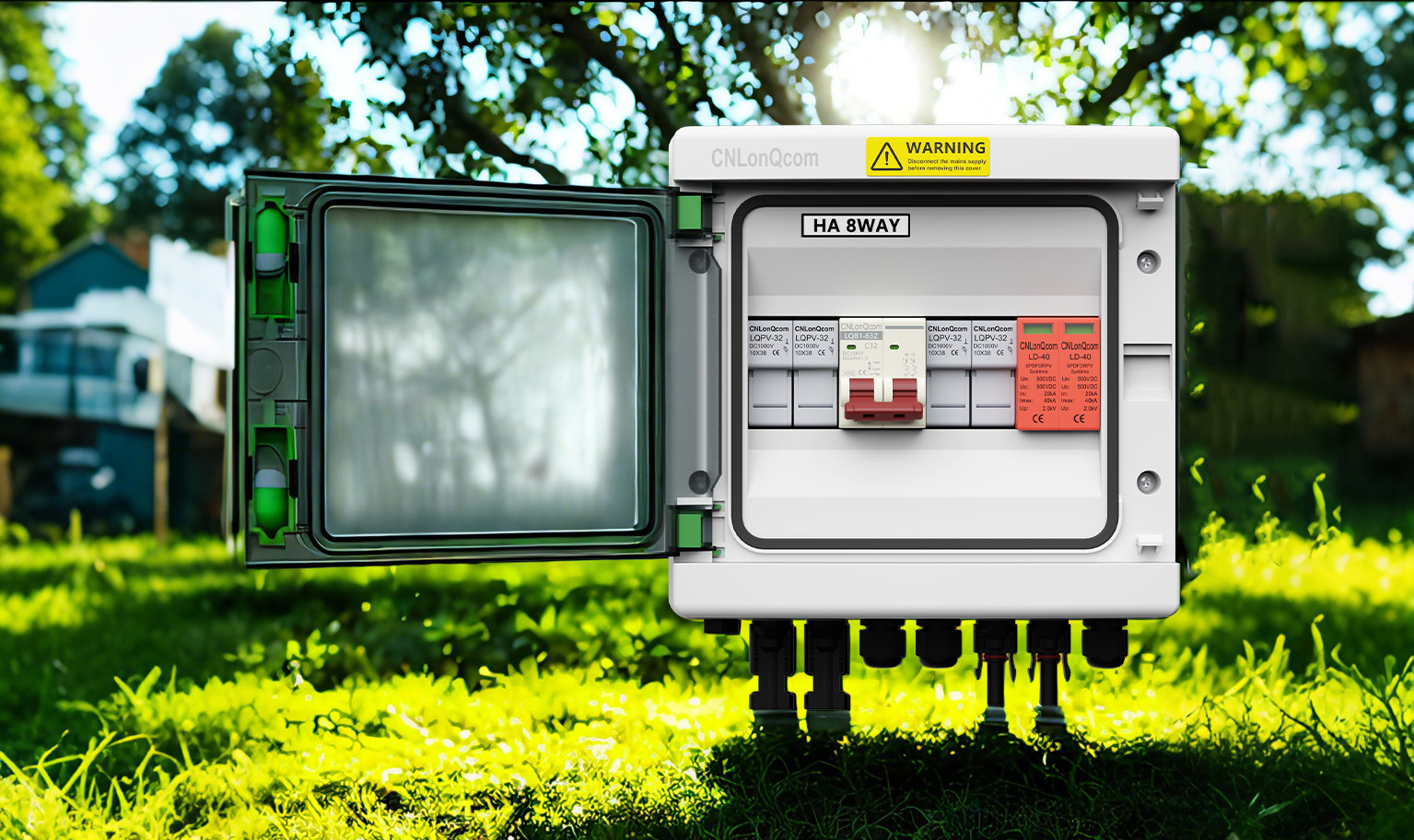

PV Combiner Box: "Power Dispatcher" ของระบบพลังงานแสงอาทิตย์

กล่อง PV Combiner เป็นหนึ่งในองค์ประกอบสำคัญในระบบโซลาร์เซลล์แสงอาทิตย์ ส่วนใหญ่จะใช้ในการรวบรวมกระแสจากหลายสาย PV และส่งผ่านสายเคเบิลหลักเดียวไปยังอินเวอร์เตอร์ มันทำหน้าที่ไม่เพียง แต่เป็น "ฮับ" สำหรับการกระจายพลังงาน แต่ยังมีบทบาทสำคัญในการปกป้องความปลอดภัยของระบบ

1. ฟังก์ชั่นหลักของกล่อง Combiner PV

(1) คอลเลกชันปัจจุบัน

รวมกระแสข้อมูลจากสตริง PV หลายสายลดจำนวนสายเคเบิลและทำให้โครงสร้างระบบง่ายขึ้น

(2) การป้องกันกระแสเกิน

ใช้ฟิวส์ (LQPV-32/LQPV-32X) หรือเบรกเกอร์วงจร (LQB1-63Z/12Z) เพื่อป้องกันความเสียหายที่เกิดจากวงจรกระแสไฟฟ้าหรือลัดวงจร

(3) การป้องกันฟ้าผ่า

ติดตั้งอุปกรณ์ป้องกันไฟกระชากในตัว (LD-40 2P/3P) เพื่อป้องกันความเสียหายจากการโจมตีด้วยฟ้าผ่า

(4) ฟังก์ชั่นการตรวจสอบ

ตรวจสอบพารามิเตอร์เช่นปัจจุบันและแรงดันไฟฟ้าแบบเรียลไทม์ช่วยให้ผู้ใช้เข้าใจสถานะการปฏิบัติงานของระบบ

2. ส่วนประกอบหลักของกล่อง Combiner PV

(1) ฟิวส์ (LQPV-32/LQPV-32X) หรือเบรกเกอร์วงจร (LQB1-63Z/12Z)

ใช้สำหรับการป้องกันกระแสเกินโดยอัตโนมัติจะตัดวงจรโดยอัตโนมัติเมื่อกระแสเกินค่าที่กำหนด

(2) อุปกรณ์ป้องกันไฟกระชาก (LD-40 2P/3P)

ป้องกันความเสียหายจากการโจมตีด้วยฟ้าผ่าหรือแรงดันไฟฟ้า

(3) ไดโอดแยก (MC4-diode)

ป้องกันการไหลของกระแสย้อนกลับปกป้องโมดูล PV

(4) อุปกรณ์ตรวจสอบ

ตรวจสอบพารามิเตอร์เช่นกระแสไฟฟ้าแรงดันและพลังงาน กล่อง Combiner ระดับสูงบางกล่องยังรองรับการตรวจสอบระยะไกล

3. วิธีเลือกกล่อง PV Combiner?

(1) จำนวนอินพุต

เลือกตามจำนวนสตริง PV เช่น 2-way, 5-way ฯลฯ

(2) การจัดอันดับกระแสและแรงดันไฟฟ้า

จับคู่ข้อกำหนดปัจจุบันและแรงดันไฟฟ้าของระบบ

(3) การจัดอันดับการป้องกัน

เลือกผลิตภัณฑ์ที่มีคะแนน IP65 หรือสูงกว่าเพื่อให้ทนต่อสภาพกลางแจ้งเช่นลมและฝน

4. วิธีการติดตั้งกล่อง PV Combiner

(1) ค้นหาตำแหน่งที่มีการระบายอากาศและเข้าถึงได้ง่ายเพื่อติดตั้งกล่อง Combiner

(2) เชื่อมต่อสายดินเพื่อความปลอดภัย

(3) เชื่อมต่อสายเคเบิลสตริง PV เข้ากับกล่อง Combiner และเชื่อมโยงไปยังฟิวส์หรือเบรกเกอร์วงจร

(4) เชื่อมต่อสายเคเบิลหลักเข้ากับอินเวอร์เตอร์

(5) ตรวจสอบการเชื่อมต่อทั้งหมดและทดสอบการทำงานของระบบ

5. การบำรุงรักษาปกติสำหรับกล่อง Combiner

(1) ตรวจสอบว่าฟิวส์หรือเบรกเกอร์ทำงานได้อย่างถูกต้องหรือไม่

(2) ทำความสะอาดฝุ่นและเศษเล็กเศษน้อยเพื่อให้แน่ใจว่าการกระจายความร้อนที่เหมาะสม

(3) ตรวจสอบการเชื่อมต่อสายเคเบิลสำหรับการคลายหรือการกัดกร่อน

(4) ทดสอบสถานะของอุปกรณ์ป้องกันไฟกระชาก

ภายใต้การใช้งานและการบำรุงรักษาตามปกติกล่อง PV Combiner คุณภาพสูงสามารถใช้งานได้ 10-20 ปี อย่างไรก็ตามอายุการใช้งานจริงขึ้นอยู่กับสภาพแวดล้อม (เช่นอุณหภูมิความชื้น) และแนวทางปฏิบัติในการบำรุงรักษา

6. ความปลอดภัยสูงของกล่อง Combiner PV

กล่อง Combiner PV คุณภาพสูงมีการป้องกันกระแสเกินการป้องกันฟ้าผ่าและการออกแบบกันน้ำเพื่อให้มั่นใจถึงความปลอดภัยสูง อย่างไรก็ตามผลิตภัณฑ์คุณภาพต่ำหรือการติดตั้งที่ไม่เหมาะสมอาจนำไปสู่การเกิดไฟไหม้หรือความเสียหายของอุปกรณ์ ดังนั้นจึงจำเป็นต้องเลือกผู้ผลิตที่มีชื่อเสียงเช่น CNLONQCOM ด้วยประสบการณ์สิบปีในอุตสาหกรรมไฟฟ้าโซลาร์เซลล์เรานำเสนอเทคโนโลยีขั้นสูงและบริการหลังการขายที่เชื่อถือได้เพื่อปกป้องความปลอดภัยทางไฟฟ้าของคุณ

บทสรุป

แม้ว่ากล่อง PV Combiner อาจไม่ชัดเจนเท่ากับโมดูล PV หรืออินเวอร์เตอร์ แต่พวกเขามีบทบาทที่ขาดไม่ได้ในระบบ ไม่ว่าจะเป็นระบบบนดาดฟ้าขนาดเล็กสำหรับบ้านหรือโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่กล่อง Combiner เป็นสิ่งสำคัญสำหรับการสร้างความมั่นใจในการส่งพลังงานที่มีประสิทธิภาพและการทำงานที่ปลอดภัย

เลือก CNLONQCOM เพื่อความน่าเชื่อถือและความอุ่นใจ! ให้เราทำงานร่วมกันเพื่อปกป้องอนาคตของพลังงานสีเขียว!
