"ประตูความปลอดภัย" ในระบบโซลาร์เซลล์: บทบาทที่สำคัญของสวิตช์ตัดการเชื่อมต่อ

ใน "ครอบครัว" ของระบบการผลิตพลังงานแสงอาทิตย์มีผู้พิทักษ์เงียบ - สวิตช์ตัดการเชื่อมต่อ แม้ว่าจะไม่เด่น แต่องค์ประกอบนี้มีความสำคัญต่อการสร้างความมั่นใจในการทำงานของระบบที่ปลอดภัย มาสำรวจความสำคัญของ "ผู้พิทักษ์ความปลอดภัย" ที่สำคัญนี้

สวิตช์ตัดการเชื่อมต่อ: ประตูระบบความปลอดภัยของระบบพลังงาน

สวิตช์ตัดการเชื่อมต่อตามชื่อแนะนำคืออุปกรณ์สลับที่ใช้ในการแยกวงจร ลักษณะสำคัญของมัน ได้แก่ :

(1) จุดแตกหักที่มองเห็นได้

(2) ไม่มีความสามารถในการขยายส่วนโค้ง (ห้ามอย่างเคร่งครัดสำหรับการดำเนินการโหลด)

(3) ฟังก์ชั่นหลักของการให้การป้องกันการแยกด้วยไฟฟ้า

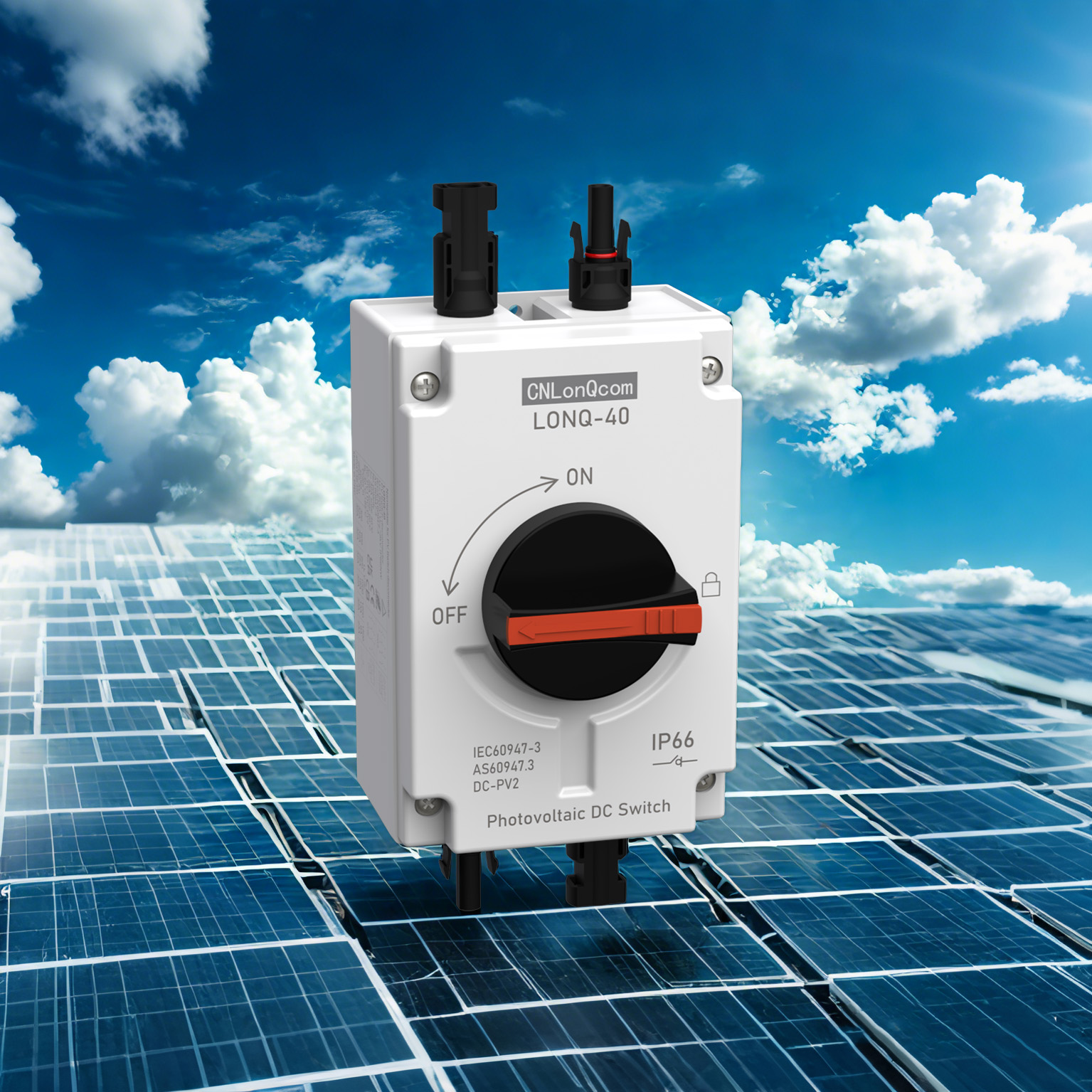

คุณสมบัติพิเศษของสวิตช์ตัดการเชื่อมต่อ PV

ระบบ PV ต้องการสวิตช์ตัดการเชื่อมต่อพิเศษที่แตกต่างอย่างมีนัยสำคัญจากสวิตช์ทั่วไป:

การออกแบบเฉพาะ DC:

ระบบ PV สร้างกระแสไฟฟ้าโดยตรงโดยที่ส่วนโค้ง DC นั้นยากที่จะดับมากกว่า AC arcs ซึ่งจำเป็นต้องมีการพิจารณาการออกแบบพิเศษ

การจัดอันดับแรงดันไฟฟ้าที่สูงขึ้น:

ในขณะที่ระบบ AC ในครัวเรือนทำงานที่ 220V ระบบ PV สามารถเข้าถึง 600V หรือ 1500V

การป้องกันคู่:

โดยทั่วไปจะต้องมีการตัดการเชื่อมต่อทั้งเสาบวกและลบเพื่อให้แน่ใจว่าแยกได้อย่างสมบูรณ์

ความต้านทานต่อสภาพอากาศ:

คุณสมบัติ IP67 กันน้ำกันน้ำเพื่อทนต่อสภาพแวดล้อมกลางแจ้งที่รุนแรงด้วยวัสดุ PA ที่ต้านทานรังสี UV ได้อย่างมีประสิทธิภาพอุณหภูมิสูงและความชื้น

เหตุผลสำคัญสี่ประการสำหรับการติดตั้งสวิตช์ตัดการเชื่อมต่อในระบบ PV

(1) ข้อกำหนดการบำรุงรักษาความปลอดภัย:

โมดูล PV สร้างพลังงานอย่างต่อเนื่องเมื่อสัมผัสกับแสงทำให้สวิตช์ตัดการเชื่อมต่อจำเป็นสำหรับการแยกพลังงานอย่างสมบูรณ์

(2) การป้องกัน DC ARC:

สวิตช์ตัดการเชื่อมต่อระดับมืออาชีพสามารถควบคุมระยะเวลาส่วนโค้งภายใน 2ms

(3) ความต้องการการบำรุงรักษาระบบ:

การบำรุงรักษาอินเวอร์เตอร์และการดำเนินการขยายระบบจำเป็นต้องมีการรับประกันการแยกพลังงานที่สมบูรณ์

(4) คำสั่งด้านกฎระเบียบ:

มาตรฐานสากลเช่น IEC 60947-3 ต้องการการติดตั้งอย่างชัดเจน

มาตรฐานการติดตั้งมืออาชีพ

(1) ข้อกำหนดตำแหน่งการติดตั้ง:

เทอร์มินัลอินพุต DC ของอินเวอร์เตอร์ (บังคับ)

เทอร์มินัลเอาท์พุทของกล่อง Combiner (แนะนำ)

ภายใน≤3เมตรของอินเวอร์เตอร์ (ข้อกำหนดมาตรฐาน)

(2) กระบวนการติดตั้งมาตรฐาน:

①ยืนยันการปิดระบบที่สมบูรณ์

②เลือกสถานที่ติดตั้งที่มีการระบายอากาศดี

③ใช้การติดตั้งแนวตั้ง (เอียง≤5°)

④ใช้ตัวเชื่อมต่อ MC4 เฉพาะ PV

⑤กระชับขั้วให้เป็นแรงบิดที่ระบุ (โดยทั่วไปคือ 4-5N · m)

⑥ติดตั้งแหวนปิดผนึกฝุ่นและกันน้ำ

ข้อควรพิจารณาการดำเนินงานด้านความปลอดภัย

(1) มาตรฐานการดำเนินการ:

ต้องใช้เครื่องมือฉนวน

สวมถุงมือฉนวน 1,000V ในระหว่างการใช้งาน

ตัดการเชื่อมต่อด้าน AC ก่อนด้าน DC

(2) ข้อกำหนดการบำรุงรักษา:

การทดสอบการทำงานเชิงกลรายเดือน

การตรวจสอบเงื่อนไขการติดต่อรายไตรมาส

การวัดความต้านทานการสัมผัสประจำปี (<50mΩ)

(3) เกณฑ์การคัดเลือก:

คะแนนแรงดันไฟฟ้า≥1.25×ระบบแรงดันไฟฟ้า

คะแนนปัจจุบัน≥1.56× ISC

ต้องมีการรับรอง TUV/UL/VDE

คำถามที่พบบ่อย

ถาม: สวิตช์ปกติสามารถใช้แทนได้หรือไม่?

A: ไม่แน่นอน! สวิตช์ทั่วไปไม่สามารถขัดจังหวะกระแส DC ได้อย่างน่าเชื่อถือและอาจทำให้เกิดความผิดพลาดส่วนโค้งได้อย่างง่ายดาย

ถาม: สวิตช์ตัดการเชื่อมต่อจำเป็นต้องใช้งานประจำวันหรือไม่?

ตอบ: ไม่พวกเขาทำหน้าที่เป็นอุปกรณ์สำรองความปลอดภัยเป็นหลักและควรดำเนินการเมื่อจำเป็นเท่านั้น

ถาม: ระบบต้องการสวิตช์ตัดการเชื่อมต่อกี่ระบบ?

ตอบ: อย่างน้อยหนึ่งที่อินพุตอินเวอร์เตอร์; ระบบที่ใหญ่กว่าควรเพิ่มในกล่อง Combiner

บทสรุป

สวิตช์ตัดการเชื่อมต่อ PV ทำหน้าที่เหมือนฟิวส์ในครัวเรือน- ไม่เด่นในการดำเนินงานประจำวัน แต่อาจช่วยชีวิตและการประหยัดทรัพย์สินในช่วงเวลาที่สำคัญ องค์ประกอบสามอย่างที่ขาดไม่ได้: ผลิตภัณฑ์ที่มีคุณภาพการติดตั้งที่ได้มาตรฐานและการตรวจสอบเป็นประจำ ข้อควรจำ: ในระบบ PV ความปลอดภัยจะต้องมาก่อนเสมอ!

สำหรับผู้ที่วางแผนระบบ PV หรือด้วยความกังวลด้านความปลอดภัยเกี่ยวกับการติดตั้งที่มีอยู่ CNLONQCOM ให้คำปรึกษาจากผู้เชี่ยวชาญเพื่อให้ระบบของคุณมี "ประตูความปลอดภัย" ที่เชื่อถือได้ การใช้ไฟฟ้าที่ปลอดภัยเริ่มต้นด้วยการเลือกสวิตช์ตัดการเชื่อมต่อที่เหมาะสม!
