PV Combiner Box: คู่มือฉบับสมบูรณ์เกี่ยวกับส่วนประกอบและการติดตั้ง

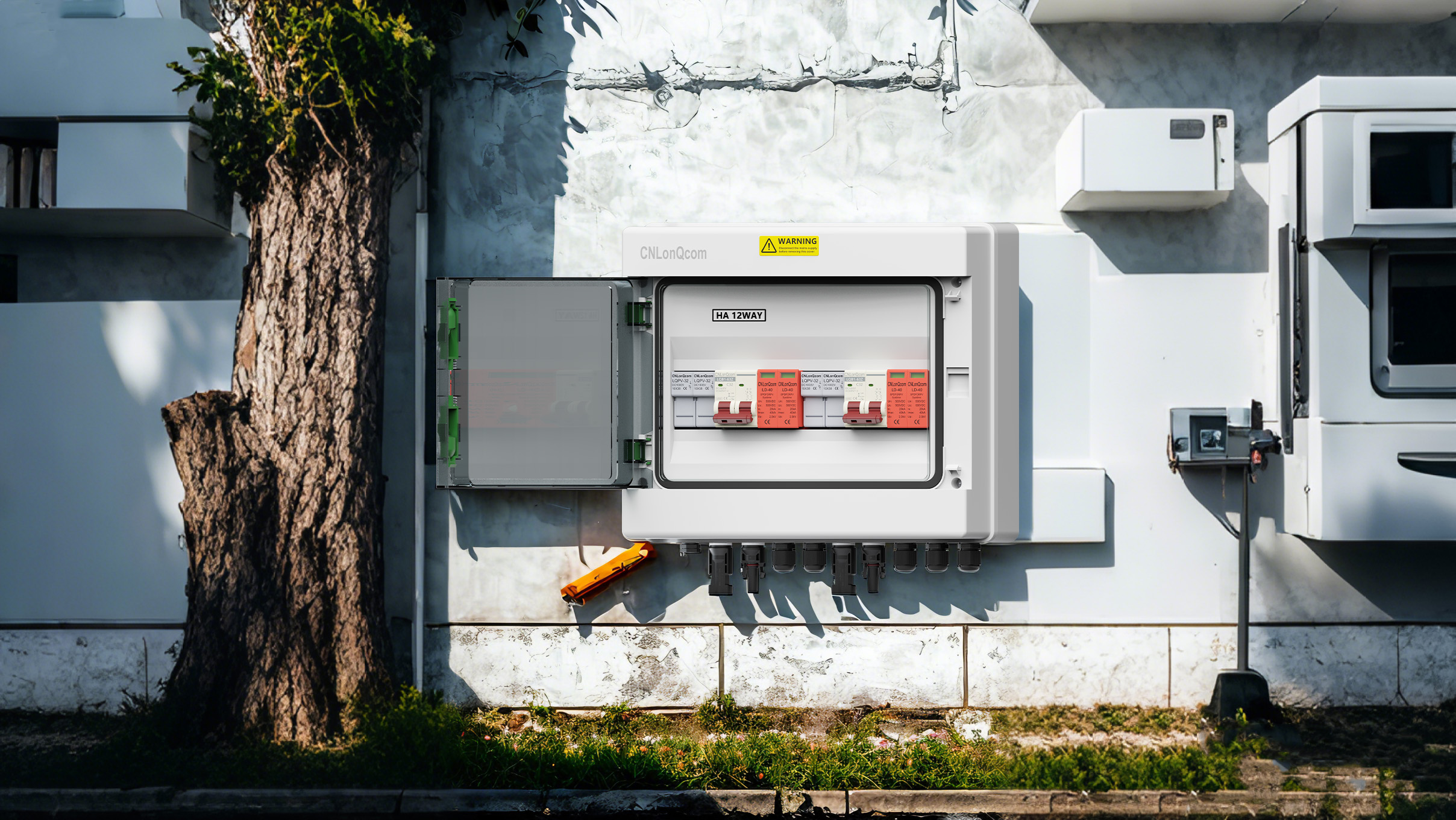

ก่อนอื่นกล่องแยกโซลาร์เซลล์คืออะไร?

กล่อง Combiner PV(PV Combiner Box) เป็นอุปกรณ์ไฟฟ้าที่สำคัญของระบบการผลิตพลังงานแสงอาทิตย์ส่วนใหญ่ใช้สำหรับกระแสไฟฟ้าโดยตรงจากส่วนกลางของซีรีย์เซลล์แสงอาทิตย์และให้กระแสไฟฟ้าเกินการป้องกันฟ้าผ่าและฟังก์ชั่นการป้องกันอื่น ๆ เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและมีประสิทธิภาพของสถานีพลังงาน

ประการที่สององค์ประกอบของกล่องแยกเซลล์แสงอาทิตย์

องค์ประกอบหลัก:

เทอร์มินัลอินพุต: เชื่อมต่อโมดูล PV หลายโมดูล (ตัวอย่างเช่นโมดูล 6-16 PV แต่ละอันรองรับ 10A-15A)

ฟิวส์/เบรกเกอร์วงจร: ปกป้องแต่ละสตริงจากความเสียหายกระแสเกิน (โดยทั่วไป DC1000V/20A ข้อมูลจำเพาะ)

โมดูลการป้องกันฟ้าผ่า: SPD Surge Protector (ความสามารถในการปลดปล่อย 40KA)

ส่วนเสริม:

สวิตช์แยก DC: วงจรตัดฉุกเฉิน

ที่อยู่อาศัยกันน้ำ: เกรดการป้องกัน IP65 เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง

ประการที่สามขั้นตอนการติดตั้งและการเดินสาย

1. การเตรียมการก่อนการติดตั้ง:

ยืนยันตำแหน่งการติดตั้ง (ใกล้กับอาร์เรย์เซลล์แสงอาทิตย์และห่างจากแสงแดดโดยตรง)

ตรวจสอบเทอร์มินัลภาคพื้นดินของภาชนะ (ความต้านทานพื้นดิน≤4Ω)

2. กระบวนการเดินสาย:

อินพุตสตริงกลุ่ม:

เชื่อมต่อเทอร์มินัลที่สอดคล้องกันตามขั้ว (+/-) เพื่อให้แน่ใจว่าแรงดันไฟฟ้าของแต่ละขั้วมีความสอดคล้องกัน

ยึดขั้วต่อ MC4 เพื่อป้องกันการทำความร้อนเสมือนจริง

สิ้นสุดเอาท์พุท:

เชื่อมต่อกับเทอร์มินัลอินพุต DC ของอินเวอร์เตอร์ (พื้นที่ตัดขวางสายเคเบิล≥4mm²)

สายฟ้าป้องกันสายฟ้า:

สายเคเบิลกราวด์ SPD (≥6mm²) เชื่อมต่อกับแถบพื้น

3. การทดสอบพลังงาน:

วัดแรงดันไฟฟ้าวงจรเปิด (ตรงกับช่วงอินพุตอินเวอร์เตอร์)

ตรวจสอบว่าข้อมูลการตรวจสอบอัจฉริยะถูกส่งอย่างถูกต้องหรือไม่

4. ข้อควรระวัง

ข้อกำหนดด้านความปลอดภัย:

สวมถุงมือฉนวนระหว่างการใช้งาน อย่าทำงานกับสด

หากด้าน DC มีแรงดันสูง (600V ถึง 1,500V) คุณต้องตั้งค่าป้ายเตือน

คำแนะนำการบำรุงรักษา:

ทำความสะอาดกล่องเป็นประจำและตรวจสอบสถานะฟิวส์

ทดสอบประสิทธิภาพของโมดูล SPD ก่อนฤดูฝนพายุฝนฟ้าคะนอง

ห้าข้อเสนอแนะการเลือก

ขึ้นอยู่กับขนาดของสถานีพลังงาน:

ครัวเรือนขนาดเล็ก: 6-8 อินพุต, ฟังก์ชั่นการป้องกันพื้นฐานแบบบูรณาการ

สถานีพลังงานอุตสาหกรรมและเชิงพาณิชย์: 12-16, มีการตรวจสอบอัจฉริยะและการสื่อสารระยะไกล

เลือกกล่องรถบัสที่ผ่านการรับรอง TUV/IEC เช่นผลิตภัณฑ์ซีรี่ส์ CNLONQCOM เพื่อให้แน่ใจว่า 25 ปีของการป้องกันระยะยาว!

กล่องแยกโซลาร์เซลล์เป็น "ศูนย์กลางความปลอดภัย" ของสถานีพลังงานและการติดตั้งและการบำรุงรักษาที่ถูกต้องสามารถปรับปรุงประสิทธิภาพการผลิตพลังงานได้อย่างมีนัยสำคัญ หากคุณต้องการคำแนะนำแบบจำลองเฉพาะหรือโซลูชั่นทางเทคนิคโปรดอย่าลังเลที่จะปรึกษา CNLONQCOM!
