คู่มือที่ครอบคลุมเกี่ยวกับระบบ PV พลังงานแสงอาทิตย์: จากหลักการทำงานไปจนถึงองค์ประกอบสำคัญ

ระบบโซลาร์เซลล์แสงอาทิตย์ (PV) กำลังเติบโตอย่างรวดเร็วทั่วโลกเป็นโซลูชันพลังงานสะอาดที่สำคัญ อย่างไรก็ตามหลายคนไม่คุ้นเคยกับวิธีการทำงานและองค์ประกอบที่สำคัญของพวกเขา บทความนี้ให้การวิเคราะห์เชิงลึกเกี่ยวกับวิธีการจัดโครงสร้างและทำงานของระบบ Solar PV ด้วยคำอธิบายโดยละเอียดของอุปกรณ์สำคัญเช่นกล่อง Combiner, ตัวป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่า, สวิตช์แยก, ตัวเชื่อมต่อแสงอาทิตย์, ฟิวส์และเบรกเกอร์เคสเคส

1. ระบบ PV พลังงานแสงอาทิตย์มีโครงสร้างอย่างไร?

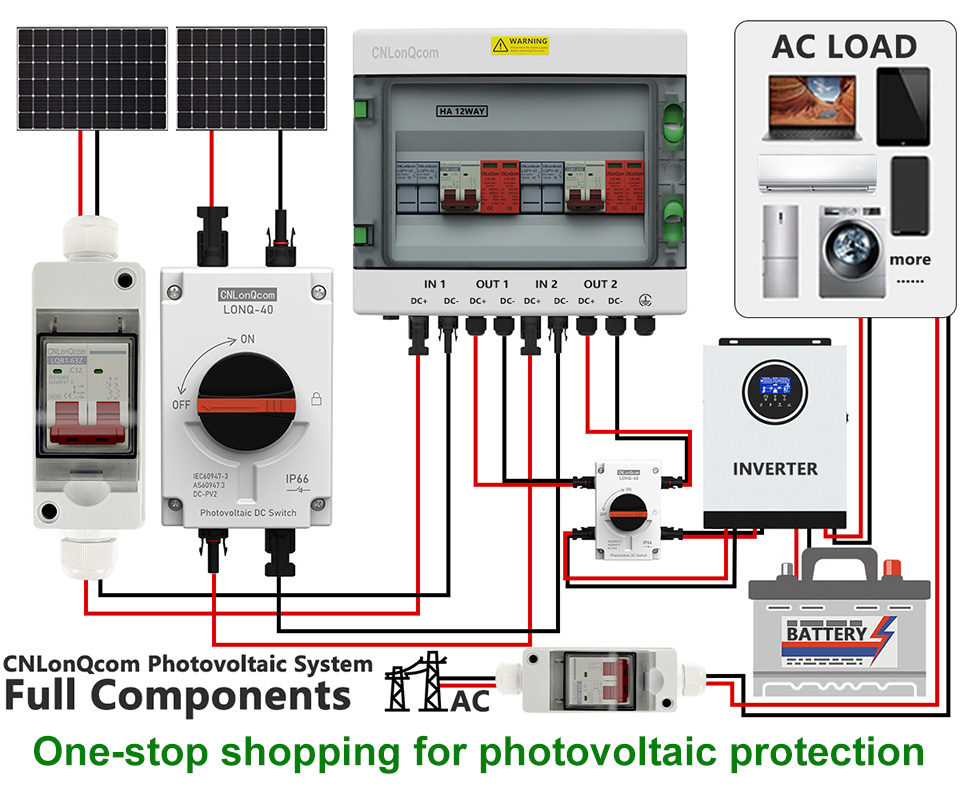

วัตถุประสงค์หลักของระบบ PV พลังงานแสงอาทิตย์คือการแปลงแสงแดดเป็นไฟฟ้าและส่งมอบไปยังกริดหรือการจัดเก็บพลังงานอย่างปลอดภัย ระบบที่สมบูรณ์มักจะมีส่วนประกอบต่อไปนี้:

แผงโซลาร์เซลล์ (โมดูล PV) →ดูดซับแสงแดดและสร้างกระแสโดยตรง (DC)

กล่อง Combiner (LQX/LQTซีรีส์) →รวมกระแสจากแผงโซลาร์เซลล์หลายตัว

อินเวอร์เตอร์→แปลง DC เป็นกระแสสลับ (AC)

อุปกรณ์กระจายพลังงานและการป้องกัน (ฟิวส์, เบรกเกอร์วงจร,สวิตช์แยกฯลฯ ) →รับรองความปลอดภัยของระบบ

ระบบจัดเก็บพลังงาน (ไม่บังคับ) →เก็บไฟฟ้าส่วนเกิน (เช่นแบตเตอรี่ลิเธียม)

กริดหรือโหลด→จัดหาพลังงานให้กับบ้านธุรกิจหรือกริด

2. ระบบ PV พลังงานแสงอาทิตย์ทำงานอย่างไร?

(1) เอฟเฟกต์แสงอาทิตย์และการผลิตพลังงาน

แสงแดดตีแผงโซลาร์เซลล์ (โมดูล PV) และวัสดุซิลิกอนเซมิคอนดักเตอร์ดูดซับโฟตอนสร้างกระแสไฟฟ้าโดยตรง (DC)

โดยทั่วไปแล้วแผงเดียวจะผลิต 30V-50V (DC) โดยมีกระแสไฟฟ้าขึ้นอยู่กับความเข้มของแสงแดดและประสิทธิภาพของแผง

(2) การรวมปัจจุบัน (กล่อง Combiner)

หลายแผงเชื่อมต่อกันเป็นอนุกรมหรือขนานและกระแสกระแสรวมกันเป็นกล่อง PV Combiner สำหรับการจัดการส่วนกลาง

กล่อง Combiner รวมถึงฟิวส์การป้องกันไฟกระชาก (SPD) และการตรวจสอบปัจจุบันเพื่อป้องกันการโอเวอร์โหลดหรือวงจรลัดวงจร

(3) การกระจายพลังงาน DC (ฟิวส์, สวิตช์แยก, MCCBS)

FUSE (LQPV-32 Series): ป้องกันไม่ให้กระแสมากเกินไปจากอุปกรณ์ที่สร้างความเสียหาย

สวิตช์ Isolator (LONQ-40 Series): ตัดการเชื่อมต่อวงจรด้วยตนเองเพื่อการบำรุงรักษา

เบรกเกอร์เคสตัวขึ้นรูป (ซีรีย์ LQM1/M3): ให้การป้องกันโอเวอร์โหลดและการลัดวงจร (เช่น MCCBS ที่ได้รับการจัดอันดับ DC 1,000V)

(4) การแปลงอินเวอร์เตอร์ (DC → AC)

DC Power เข้าสู่อินเวอร์เตอร์แปลงเป็น 220V/380V AC สำหรับการใช้งานในครัวเรือนหรืออุตสาหกรรม

ระบบที่ผูกกริดจะป้อนพลังงานส่วนเกินกลับไปที่กริดในขณะที่ระบบนอกกริดเก็บไว้ในแบตเตอรี่

(5) การป้องกันเกิน/ต่ำกว่าแรงดันไฟฟ้า (AVP 2P/4P Series)

เมื่อแรงดันไฟฟ้ากริดผันผวนตัวป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่าจะตัดกำลังโดยอัตโนมัติเพื่อป้องกันความเสียหายของอุปกรณ์

(6) การเดินสายและการเชื่อมต่อ (ตัวเชื่อมต่อพลังงานแสงอาทิตย์)

MC4 Solar Connectors เป็นมาตรฐานอุตสาหกรรมสร้างความมั่นใจว่ากันน้ำทนต่อการกัดกร่อนและการส่งสัญญาณปัจจุบัน (เช่น 30A/1000V)

3. ส่วนประกอบสำคัญของระบบ PV พลังงานแสงอาทิตย์

(1) กล่อง Combiner PV

ฟังก์ชั่น: รวมสตริงแผงโซลาร์เซลล์หลายตัวและให้การป้องกัน

องค์ประกอบสำคัญ:

ฟิวส์ (การป้องกันกระแสเกิน)

อุปกรณ์ป้องกันไฟกระชาก(SPD) (การป้องกันฟ้าผ่า)

การตรวจสอบปัจจุบัน/แรงดันไฟฟ้า (คุณสมบัติอัจฉริยะเสริม)

(2) ตัวป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่า (OVP/UVP)

ฟังก์ชั่น: ตรวจสอบแรงดันไฟฟ้ากริดและตัดการเชื่อมต่อพลังงานหากแรงดันไฟฟ้าสูงเกินไป (> 270V AC) หรือต่ำเกินไป (<170V AC)

(3) สวิตช์ DC Isolator

ฟังก์ชั่น: ตัดการเชื่อมต่อวงจร DC ด้วยตนเองเพื่อการบำรุงรักษาที่ปลอดภัย

ประเภททั่วไป:

สวิตช์ Rotary Isolator (เหมาะสำหรับการใช้งานกลางแจ้ง)

ตัวแยกประเภทเบรกเกอร์ (พร้อมการป้องกันแบบบูรณาการ)

(4) ตัวเชื่อมต่อพลังงานแสงอาทิตย์ (มาตรฐาน MC4)

คุณสมบัติที่สำคัญ:

กันน้ำทนต่อรังสียูวีความอดทนอุณหภูมิสูง

จัดอันดับปัจจุบัน: 30a

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 1000V DC

(5) ฟิวส์ PV (GPV/GR Series)

ฟังก์ชั่น: ปกป้องอาร์เรย์ PV จากการลัดวงจรและโอเวอร์โหลด

ความแตกต่างจากฟิวส์มาตรฐาน:

คะแนนแรงดันสูง (DC 1000V+)

ความสามารถในการแตกหักสูง (สามารถขัดจังหวะกระแสความผิดพลาดขนาดใหญ่)

(6) เบรกเกอร์เคสแบบขึ้นรูป (MCCB สำหรับแสงอาทิตย์)

ฟังก์ชั่น: ให้การป้องกันโอเวอร์โหลดและการลัดวงจรสำหรับระบบ DC

ข้อมูลจำเพาะทั่วไป:

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: DC 1000V

จัดอันดับกระแส: 32A-250A

4. แอปพลิเคชันของระบบ PV พลังงานแสงอาทิตย์

Residential Rooftop Solar (5KW-10kW พร้อมที่เก็บข้อมูล)

โรงงาน PV เชิงพาณิชย์และอุตสาหกรรม (50kW-1MW, กริดผูก)

ระบบพลังงานแสงอาทิตย์แบบปิดกริด (พื้นที่ระยะไกลที่ใช้แบตเตอรี่)

Agrivoltaics (การรวมกลุ่มพลังงานแสงอาทิตย์ + การเกษตร)

5. แนวโน้มในอนาคต: ระบบพลังงานแสงอาทิตย์ที่ชาญฉลาดและมีประสิทธิภาพมากขึ้น

การตรวจสอบอัจฉริยะ: การติดตามแบบเรียลไทม์ผ่านแอพมือถือ (เช่นการสร้างพลังงานการแจ้งเตือนความผิดพลาด)

การรวมระบบพลังงานแสงอาทิตย์ +: ระบบไฮบริดเช่น Tesla Powerwall

Microinverters: ปรับแต่ละแผงให้เหมาะสมเพื่อประสิทธิภาพที่สูงขึ้น

บทสรุป

ระบบ PV พลังงานแสงอาทิตย์ทำงานผ่านกระบวนการของโมดูล PV →กล่อง Combiner →อินเวอร์เตอร์→การกระจายพลังงาน→กริด/การจัดเก็บด้วยส่วนประกอบที่สำคัญเช่นกล่อง Combiner, ฟิวส์, สวิตช์แยก, ตัวเชื่อมต่อและ MCCBS ทำให้มั่นใจได้ว่าประสิทธิภาพปลอดภัยและเสถียร

หากคุณกำลังพิจารณาการติดตั้งพลังงานแสงอาทิตย์ให้เลือก CNLONQCOM ส่วนประกอบ PV คุณภาพสูง + อุปกรณ์ป้องกันระดับมืออาชีพเพื่อเพิ่มอายุการใช้งานของระบบและประสิทธิภาพการสร้างพลังงาน!

🔋มาพูดคุยกัน: ระบบ PV Solar PV ที่คุณสนใจมากที่สุด?
