สวิตช์ตัดการเชื่อมต่อ PV: "ผู้พิทักษ์ความปลอดภัย" ของระบบพลังงานแสงอาทิตย์ - คู่มือที่สมบูรณ์

I. คำจำกัดความและฟังก์ชั่นของสวิตช์ตัดการเชื่อมต่อ PV

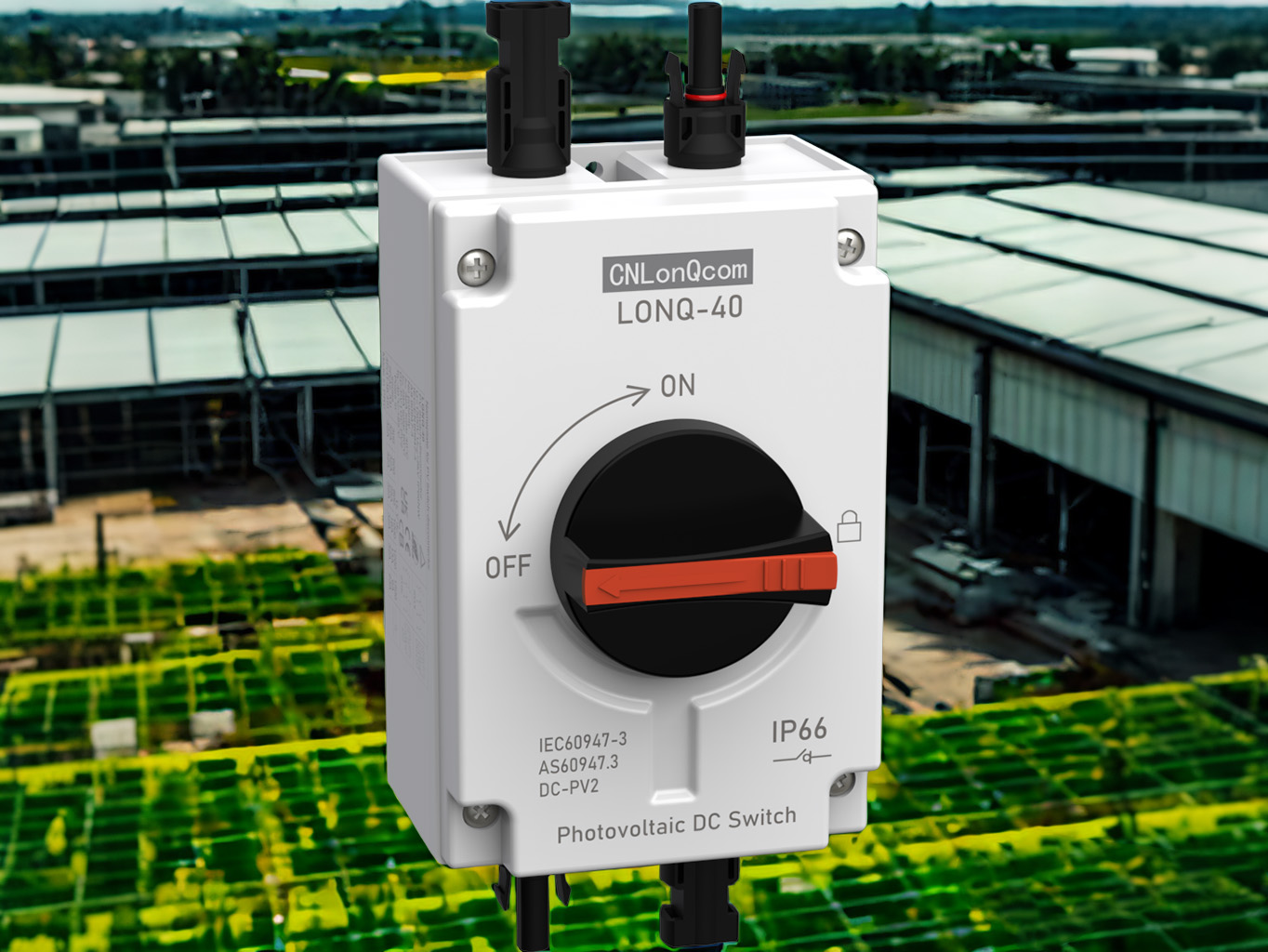

สวิตช์ตัดการเชื่อมต่อ PV เป็นสวิตช์ความปลอดภัยที่ออกแบบมาโดยเฉพาะสำหรับวงจร DC ในระบบพลังงานแสงอาทิตย์     มันทำหน้าที่สองฟังก์ชั่นหลัก: การแยกไฟฟ้าและการปิดระบบฉุกเฉินทำหน้าที่เป็น "เบรกฉุกเฉิน" ของระบบ PV เพื่อความปลอดภัยที่แน่นอนในระหว่างการบำรุงรักษาหรือความผิดพลาด

ฟังก์ชั่นหลัก

การแยกทางกายภาพ: ให้จุดพักที่มองเห็นได้เพื่อให้แน่ใจว่าไม่มีกระแสกระแสในระหว่างการบำรุงรักษา

การป้องกันโอเวอร์โหลด: บางรุ่นรวมฟิวส์เพื่อป้องกันความเสียหายของการลัดวงจร

การแบ่งส่วนระบบ: อนุญาตให้ขาดการเชื่อมต่อแบบเลือกของแต่ละสตริงโดยไม่ส่งผลกระทบต่อระบบทั้งหมด

เหตุใดระบบพลังงานแสงอาทิตย์จึงต้องใช้สวิตช์ตัดการเชื่อมต่อโดยเฉพาะ

✔สวิตช์ AC มาตรฐานไม่สามารถขัดจังหวะ DC Arcs (อันตราย!) ได้อย่างน่าเชื่อถือ

✔ปฏิบัติตามมาตรฐานความปลอดภัยระหว่างประเทศ (เช่น NEC 690.17)

✔ป้องกันกระแสย้อนกลับจากส่วนประกอบที่สร้างความเสียหาย

ii.     บทบาทหลักของสวิตช์ตัดการเชื่อมต่อ PV

1. การแยกความปลอดภัย (วัตถุประสงค์หลัก)

ความปลอดภัยในการบำรุงรักษา: ให้จุดพักทางกายภาพที่ชัดเจนเมื่อให้บริการอินเวอร์เตอร์หรือสายไฟ

การปิดระบบฉุกเฉิน: ลดแรงดันไฟฟ้า DC สูงอย่างรวดเร็วในกรณีที่เกิดเพลิงไหม้สายฟ้า ฯลฯ

ย้อนกลับการป้องกันปัจจุบัน: ป้องกันไม่ให้อินเวอร์เตอร์ให้พลังงานกลับไปยังแผงควบคุมในเวลากลางคืน

2. การป้องกันการโอเวอร์โหลด (คุณสมบัติที่ปรับปรุงแล้ว)

ประสิทธิภาพการใช้งานประเภทการป้องกัน

การป้องกันการลัดวงจรในตัว DC ฟิวส์ขัดจังหวะกระแสความผิดปกติ (สูงสุด 1,000VDC/20KA)

กลไกการป้องกันเทอร์โมเมติกป้องกันกระแสไฟฟ้าทำให้สายเคเบิลมีความร้อนสูงเกินไป/ไฟ

ARC Fault Protection Design-Breaking-Breaking Design (<3MS) เป็นไปตามมาตรฐาน UL1699B ARC Fault Standards

3. การจัดการระบบ

การควบคุมเฉพาะสตริง: พืชขนาดใหญ่สามารถจัดการส่วนต่างๆ (เช่นสวิตช์ 1 สวิตช์ต่อ 10 สตริง)

การมองเห็นสถานะ: หน้าต่างตัวบ่งชี้เชิงกล (บางแห่งที่มีไฟ LED) แสดงสถานะเปิด/ปิด

iii.     ประเภทและการเลือกสวิตช์ตัดการเชื่อมต่อ PV

1. ตามโครงสร้าง

ประเภทคุณสมบัติแอปพลิเคชัน

มือจับแบบแมนนวลประเภทมือจับ + จุดพักที่มองเห็นได้ต้นทุนต่ำ    ระบบการค้าที่อยู่อาศัย/ขนาดเล็ก

ประเภทตัวแบ่งการโหลดสามารถขัดจังหวะกระแสโหลด (ต้องใช้รางอาร์ค)    อาร์เรย์ PV ขนาดกลาง

การรวมตัวกันของฟิวส์การรวมตัวกัน DC ฟิวส์การออกแบบสองวัตถุประสงค์    สถานการณ์ปัจจุบันลัดวงจรสูง

2. โดยการจัดอันดับแรงดันไฟฟ้า

คลาส 600VDC: มาตรฐานสำหรับระบบที่อยู่อาศัย (จีน/ยุโรป)

คลาส 1000VDC: ฟาร์มพลังงานแสงอาทิตย์ขนาดใหญ่ (ข้อกำหนดของสหรัฐอเมริกา NEC)

ระดับ 1,500VDC: ระบบแรงดันไฟฟ้าสูงพิเศษระดับสูง (ประหยัดต้นทุน)

iv. จะเลือกสวิตช์ตัดการเชื่อมต่อ PV ได้อย่างไร?

1. ตรวจสอบใบรับรอง

อเมริกาเหนือ: UL 98B, NEC 690.17

ยุโรป: IEC 60947-3, VDE 0660

2. พารามิเตอร์สำคัญ

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ≥ระบบแรงดันสูงสุด (อัตรากำไรขั้นต้น 20%)

ความจุแตก≥คาดว่ากระแสไฟฟ้าลัดวงจร

คะแนนการป้องกัน: IP65+ สำหรับการใช้งานกลางแจ้ง

V. เคล็ดลับการติดตั้งและการบำรุงรักษา

1. ตำแหน่งการติดตั้ง

บังคับ: ภายใน 1 เมตรของอินพุตอินเวอร์เตอร์ DC (ข้อกำหนดของ NEC)

แนะนำ: ที่เอาต์พุตกล่อง Combiner

2. การบำรุงรักษา

ตรวจสอบการเกิดออกซิเดชันทุก 6 เดือน

ทดสอบความเร็วในการทำลายเป็นประจำทุกปี

ตรวจสอบความต้านทานต่อสายดินก่อนฤดูพายุฝนฟ้าคะนอง

สรุป: ความปลอดภัยก่อนการแยกเป็นกุญแจสำคัญ!

แม้ว่าสวิตช์ตัดการเชื่อมต่อ PV ขนาดเล็กเป็นบรรทัดสุดท้ายของการป้องกันเพื่อความปลอดภัยส่วนบุคคล     ด้วยการเพิ่มขึ้นของระบบ 1,500V และสมาร์ท PV สวิตช์รุ่นต่อไปจะพัฒนาไปสู่แรงดันไฟฟ้าที่สูงขึ้นการแตกเร็วขึ้นและการรวม IoT
