ทำความเข้าใจกับเบรกเกอร์เคสแบบขึ้นรูป (MCCB): "ผู้พิทักษ์" ของความปลอดภัยของวงจรไฟฟ้า

ในระบบจำหน่ายไฟฟ้าแรงดันต่ำ มีอุปกรณ์สำคัญที่คอยปกป้องความปลอดภัยของวงจรอย่างเงียบๆ —เบรกเกอร์เคสแบบขึ้นรูป(เอ็มซีซีบี). แตกต่างจากมอเตอร์ขนาดใหญ่ที่ทำงานด้วยเสียงคำรามหรือเครื่องมือที่มีความแม่นยำซึ่งดึงดูดความสนใจ MCCB ได้กลายเป็น "ผู้พิทักษ์ความปลอดภัย" ที่ขาดไม่ได้ในสถานการณ์ต่างๆ เช่น การผลิตทางอุตสาหกรรม ระบบไฟฟ้าในอาคาร และการประยุกต์ใช้พลังงานใหม่ เนื่องจากความสามารถในการป้องกันที่แข็งแกร่งและความสามารถในการปรับตัวที่หลากหลาย วันนี้ เราจะสำรวจอุปกรณ์นี้จากหลายมิติเพื่อเปิดเผยความลับในการปกป้องความปลอดภัยของวงจร

I. ทำความรู้จักกับ MCCB: คืออะไร และอะไรทำให้พวกเขาแตกต่าง

โดยพื้นฐานแล้ว MCCB เป็นอุปกรณ์ป้องกันไฟฟ้าที่ใช้ในระบบจำหน่ายไฟฟ้าแรงดันต่ำ โดยมีบทบาทหลักในฐานะ "ผู้พิทักษ์" ความปลอดภัยของวงจร โครงสร้างส่วนใหญ่ประกอบด้วยเปลือกพลาสติกหุ้มฉนวนความแข็งแรงสูง หน้าสัมผัสที่เป็นสื่อกระแสไฟฟ้า และยูนิตทริป กล่องหุ้มฉนวนไม่เพียงแต่ปกป้องส่วนประกอบภายในจากการรบกวนจากภายนอก แต่ยังป้องกันอันตรายจากไฟฟ้าช็อตได้อย่างมีประสิทธิภาพอีกด้วย

หลายๆ คนสับสนระหว่าง MCCB กับเบรกเกอร์วงจรขนาดเล็ก (MCB) ที่ใช้กันทั่วไปมากกว่า แต่ทั้งสองมีความแตกต่างกันอย่างมีนัยสำคัญ เมื่อเปรียบเทียบกับ MCB แล้ว MCCB จะมีกระแสไฟพิกัดที่สูงกว่า (โดยทั่วไปจะมีตั้งแต่ 63A ถึง 1600A) และความสามารถในการตัดกระแสไฟที่สูงกว่า ช่วยให้สามารถรองรับสถานการณ์ทางไฟฟ้ากำลังสูงได้ ตัวอย่างเช่น MCB มักใช้ในเต้ารับในครัวเรือนและวงจรไฟส่องสว่าง ในขณะที่ MCCB พึ่งพาการปกป้องมอเตอร์ในโรงงานและวงจรจ่ายไฟหลักในอาคารขนาดใหญ่มากกว่า

ครั้งที่สอง เผยโฉมฟังก์ชั่นหลัก: MCCB ป้องกันความปลอดภัยของวงจรได้อย่างไร

ค่านิยมหลักของ MCCB อยู่ที่ "การป้องกัน" ซึ่งสามารถแบ่งออกได้เป็น 3 ฟังก์ชันหลักเพื่อรับมือกับความเสี่ยงต่อข้อผิดพลาดของวงจรจากมิติต่างๆ

ประการแรกคือการป้องกันการโอเวอร์โหลด เมื่อกระแสไฟฟ้าในวงจรเกินกระแสที่กำหนดของเซอร์กิตเบรกเกอร์อย่างต่อเนื่อง เช่น เมื่ออุปกรณ์หลายตัวในโรงงานสตาร์ทพร้อมกัน ทำให้เกิดโหลดมากเกินไป แถบโลหะคู่ภายในเบรกเกอร์จะร้อนขึ้นและเสียรูปเนื่องจากผลกระทบทางความร้อนของกระแสไฟฟ้า จากนั้นจะกระตุ้นให้กลไกสะดุดเพื่อตัดวงจรอย่างรวดเร็ว กระบวนการนี้ช่วยป้องกันชั้นฉนวนของสายไฟไม่ให้ไหม้ได้อย่างมีประสิทธิภาพเนื่องจากความร้อนสูงเกินไปเป็นเวลานาน และหยุดไฟที่แหล่งกำเนิด

ประการที่สองคือการป้องกันการลัดวงจร ไฟฟ้าลัดวงจรเป็นหนึ่งในข้อผิดพลาดที่อันตรายที่สุดในวงจร เมื่อมันเกิดขึ้น กระแสไฟกระชากขนาดใหญ่อย่างกะทันหันอาจทำให้อุปกรณ์ไหม้และทำให้เกิดการระเบิดได้ ณ จุดนี้ หน่วยทริปแม่เหล็กไฟฟ้าของ MCCB เข้ามามีบทบาท: แรงแม่เหล็กไฟฟ้ากำลังสูงที่สร้างโดยกระแสไฟฟ้าขนาดใหญ่จะดึงดูดแกนเหล็กอย่างรวดเร็ว ผลักดันกลไกการสะดุดเพื่อตัดวงจรในหน่วยมิลลิวินาที เช่นเดียวกับ "เบรกฉุกเฉิน" สำหรับวงจร ซึ่งช่วยลดการสูญเสียข้อผิดพลาดให้น้อยที่สุดในระดับสูงสุด

นอกจากนี้ MCCB ยังสามารถติดตั้งฟังก์ชันการป้องกันเพิ่มเติมได้อีกด้วย ขึ้นอยู่กับความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน ตัวอย่างเช่น การเพิ่มโมดูลกระแสไฟตกค้างช่วยป้องกันการรั่วไหลเพื่อป้องกันไฟฟ้าช็อต การติดตั้งโมดูลป้องกันแรงดันไฟฟ้าเกิน/แรงดันไฟฟ้าตกจะช่วยปกป้องอุปกรณ์ที่มีความแม่นยำจากความเสียหายที่เกิดจากความผิดปกติของแรงดันไฟฟ้า ซึ่งแสดงให้เห็นความยืดหยุ่นของฟังก์ชันได้อย่างเต็มที่

III. พารามิเตอร์หลัก: "ตัวบ่งชี้ฮาร์ด" สำหรับการเลือกอุปกรณ์ที่เหมาะสม

เพื่อให้แน่ใจว่า MCCB ให้การป้องกันที่เหมาะสมที่สุด การเลือกพารามิเตอร์ที่เหมาะสมถือเป็นสิ่งสำคัญ พารามิเตอร์หลักต่อไปนี้กำหนดโดยตรงว่าเซอร์กิตเบรกเกอร์สามารถปรับให้เข้ากับสถานการณ์ทางไฟฟ้าเฉพาะได้หรือไม่

กระแสไฟที่กำหนด (In) เป็นพารามิเตอร์พื้นฐาน ซึ่งอ้างอิงถึงกระแสสูงสุดที่เบรกเกอร์สามารถส่งกระแสไฟได้อย่างต่อเนื่อง จะต้องจับคู่อย่างถูกต้องตามกำลังโหลด ตัวอย่างเช่น ในระบบไฟฟ้าโซลาร์เซลล์ (PV) ควรเลือกกระแสไฟพิกัดของ MCCB ตามกระแสเอาท์พุตของอาร์เรย์ PV ซึ่งไม่ควรเล็กเกินไป (เพื่อหลีกเลี่ยงการสะดุดบ่อยครั้ง) หรือใหญ่เกินไป (เพื่อป้องกันการสูญเสียวัตถุประสงค์ในการป้องกัน)

ความสามารถในการแตกหัก (Icu/Ics) สัมพันธ์กับความสามารถในการจัดการข้อผิดพลาด ซึ่งหมายถึงกระแสไฟฟ้าขัดข้องสูงสุดที่เบรกเกอร์สามารถขัดจังหวะได้อย่างปลอดภัย เมื่อเลือก MCCB จำเป็นต้องพิจารณาค่ากระแสลัดวงจรที่คำนวณได้ของระบบจำหน่ายไฟฟ้า หากความสามารถในการทำลายไม่เพียงพอ เบรกเกอร์อาจไม่สามารถตัดวงจรได้อย่างมีประสิทธิภาพในระหว่างที่เกิดไฟฟ้าลัดวงจร ซึ่งนำไปสู่อุบัติเหตุด้านความปลอดภัยที่ร้ายแรงยิ่งขึ้นแทน

แรงดันไฟฟ้าที่กำหนด (Ue) จะต้องตรงกับระดับแรงดันไฟฟ้าของวงจร พิกัดทั่วไป ได้แก่ 220V เฟสเดียวและ 380V 3 เฟส แรงดันไฟฟ้าที่ไม่ตรงกันจะไม่เพียงส่งผลต่อการทำงานปกติของเบรกเกอร์เท่านั้น แต่ยังอาจทำให้ส่วนประกอบภายในเสียหายอีกด้วย

เส้นโค้งสะดุดจะกำหนดความไวในการป้องกัน ประเภทเส้นโค้งทั่วไป (B, C, D) เหมาะสำหรับการรับน้ำหนักที่แตกต่างกัน ตัวอย่างเช่น Curve C ใช้ได้กับระบบแสงสว่างและโหลดกำลังทั่วไป ในขณะที่ Curve D ซึ่งมีความทนทานต่อกระแสไหลเข้ามากกว่า เหมาะสำหรับอุปกรณ์ที่มีกระแสสตาร์ทสูง เช่น มอเตอร์และคอมเพรสเซอร์

IV. การใช้งานที่หลากหลาย: "อุปสรรคด้านความปลอดภัย" จากอุตสาหกรรมสู่ชีวิตประจำวัน

ด้วยประสิทธิภาพที่ยอดเยี่ยม MCCB จึงถูกนำไปใช้ในเกือบทุกด้านของการกระจายพลังงานแรงดันต่ำ

ในด้านการกระจายพลังงานทางอุตสาหกรรม MCCB ทำหน้าที่เป็น "ผู้จัดการด้านความปลอดภัย" ในโรงปฏิบัติงานของโรงงาน โดยให้การป้องกันไฟฟ้าเกินและการลัดวงจรสำหรับอุปกรณ์กำลังสูง เช่น มอเตอร์ สายการผลิต และเครื่องมือเครื่องจักรขนาดใหญ่ เพื่อให้มั่นใจว่ากระบวนการผลิตจะไม่ถูกขัดจังหวะด้วยความผิดพลาดของวงจร

ในระบบไฟฟ้าของอาคาร — ไม่ว่าจะในห้างสรรพสินค้า อาคารสำนักงาน หรืออาคารพักอาศัยสูง — MCCB มักถูกใช้เป็นสวิตช์หลักในกล่องกระจายสัญญาณหรือสวิตช์ป้องกันสำหรับการจ่ายไฟบนพื้น โดยจะปกป้องความปลอดภัยทางไฟฟ้าของทั้งอาคาร และป้องกันไฟฟ้าดับขนาดใหญ่หรือไฟไหม้ที่เกิดจากวงจรไฟฟ้าขัดข้องในพื้นที่

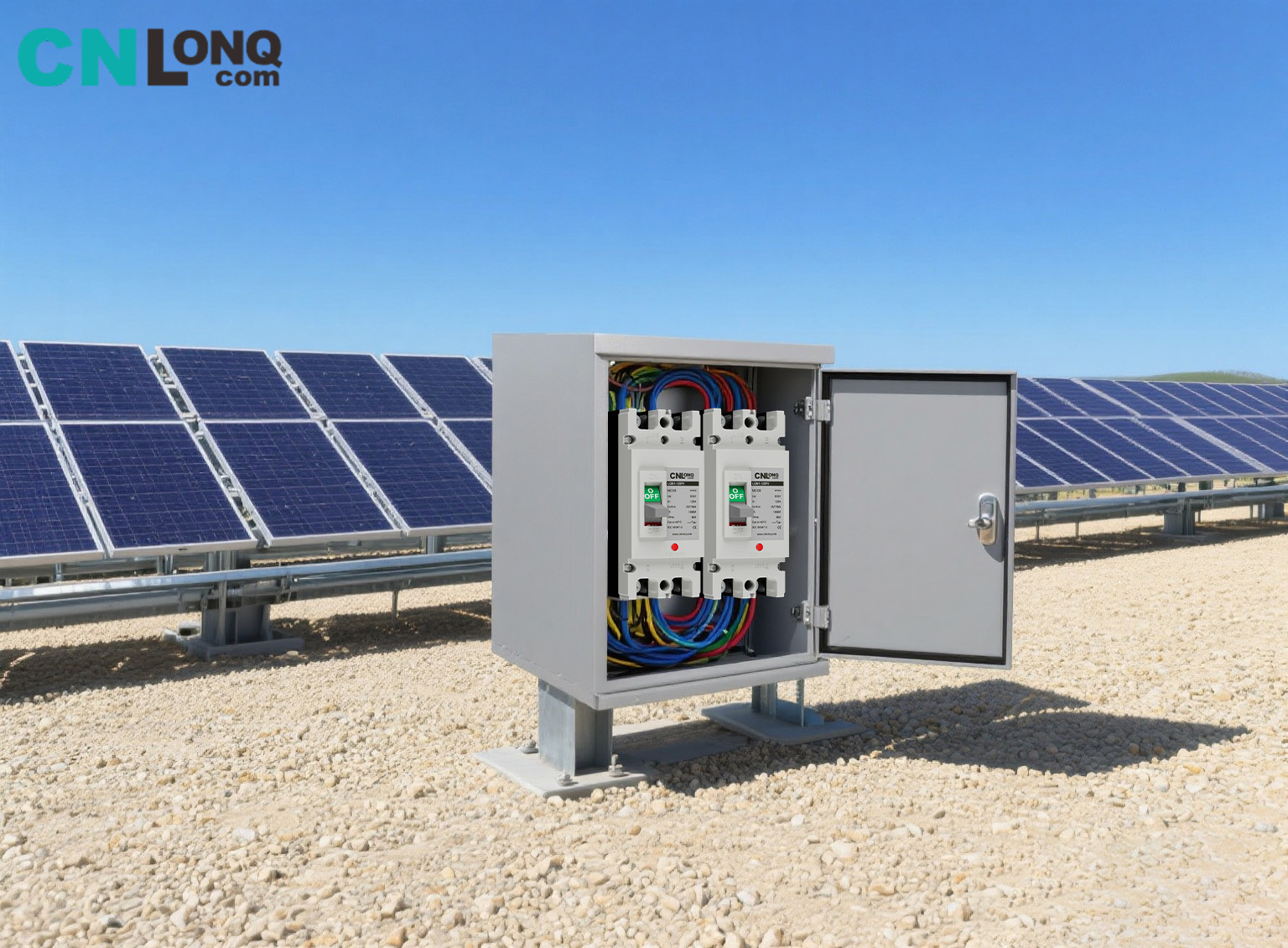

ในภาคพลังงานใหม่ บทบาทของพวกเขาก็มีความสำคัญไม่แพ้กัน ในระบบ PV นั้น MCCB จะได้รับการติดตั้งในกล่องรวมและที่ด้านอินเวอร์เตอร์เพื่อป้องกันวงจรเอาท์พุตของอาร์เรย์ PV ในระบบกักเก็บพลังงาน จะป้องกันวงจรแบตเตอรี่ ป้องกันความเสี่ยงด้านความปลอดภัย เช่น การชาร์จไฟเกินและการลัดวงจรของแบตเตอรี่ และให้การป้องกันสำหรับการใช้พลังงานสะอาด

แม้ในสถานการณ์ไฟฟ้าแรงสูงทางแพ่ง เช่น วิลล่าและที่อยู่อาศัยขนาดใหญ่ MCCB ก็สามารถให้การป้องกันที่เชื่อถือได้สำหรับเครื่องใช้ไฟฟ้าในครัวเรือนกำลังสูง เช่น เครื่องปรับอากาศส่วนกลาง เครื่องทำน้ำอุ่นไฟฟ้า และระบบบำบัดน้ำเสียทั้งบ้าน ซึ่งช่วยแก้ปัญหากระแสไฟที่ได้รับการจัดอันดับไม่เพียงพอใน MCB ทั่วไป

V. ข้อดีหลัก: เหตุใด MCCB จึงเป็น "ตัวเลือกที่ต้องการ"

เมื่อเปรียบเทียบกับอุปกรณ์ป้องกันอื่นๆ MCCB มีข้อได้เปรียบที่แตกต่างกัน ซึ่งเป็นเหตุผลสำคัญที่ทำให้มีการใช้งานอย่างแพร่หลาย

ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่งถือเป็นจุดเด่นที่สำคัญ ตู้พลาสติกหุ้มฉนวนความแข็งแรงสูงสามารถทนต่อสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง อุณหภูมิต่ำ ความชื้น และรังสียูวี ไม่ว่าจะในโรงไฟฟ้าพลังงานแสงอาทิตย์กลางแจ้งหรือห้องจำหน่ายชั้นใต้ดิน MCCB สามารถทำงานได้อย่างเสถียรและมีโอกาสน้อยที่จะเสื่อมสภาพหรือล้มเหลวเนื่องจากปัจจัยด้านสิ่งแวดล้อม

ความน่าเชื่อถือสูงสะท้อนให้เห็นในความแม่นยำของส่วนประกอบหลัก ชิ้นส่วนสำคัญ เช่น ทริปยูนิตจะรักษาความแม่นยำให้คงที่ และมีความเสี่ยงเพียงเล็กน้อยที่จะเกิดการทำงานผิดพลาดหรือความล้มเหลวในการป้องกันในระหว่างการใช้งานในระยะยาว ซึ่งให้การป้องกันอย่างต่อเนื่องเพื่อความปลอดภัยของวงจร

การใช้งานและการบำรุงรักษาที่ง่ายดายช่วยลดเกณฑ์การใช้งาน ด้วยโครงสร้างที่กะทัดรัดและขนาดปานกลาง ทำให้ MCCB สามารถรวมเข้ากับอุปกรณ์จ่ายพลังงานต่างๆ ได้โดยตรง โดยไม่ต้องใช้เครื่องมือที่ซับซ้อนระหว่างการติดตั้ง การบำรุงรักษารายวันจำเป็นต้องมีการตรวจสอบความเสียหายของตู้หรือสายไฟที่หลวมเป็นประจำ และการทดสอบ "ปุ่มตัดการทำงาน" ด้วยตนเองทุกปี โดยไม่จำเป็นต้องเปลี่ยนส่วนประกอบบ่อยครั้ง ซึ่งช่วยลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาได้อย่างมาก

นอกจากนี้ ความสามารถในการขยายที่ดียังช่วยให้ MCCB สามารถปรับตัวเข้ากับความต้องการอันชาญฉลาดได้ ด้วยการเพิ่มหน้าสัมผัสเสริมและโมดูลสัญญาณเตือน ทำให้สามารถรับรู้ฟังก์ชันต่างๆ เช่น การตรวจสอบระยะไกลและการเตือนข้อผิดพลาดได้ ซึ่งตรงตามข้อกำหนดของการจัดการอัจฉริยะในระบบจ่ายไฟสมัยใหม่

วี. การใช้งานและการบำรุงรักษา: การดูแลให้ "ผู้พิทักษ์" ใช้งานได้ในระยะยาว

เพื่อให้มั่นใจว่า MCCB จะรักษาประสิทธิภาพที่มั่นคงในระยะยาว การใช้งานที่ได้มาตรฐานและการบำรุงรักษาเป็นประจำจึงเป็นสิ่งสำคัญ

ต้องปฏิบัติตามมาตรฐานการติดตั้งอย่างเข้มงวด เมื่อเดินสายไฟ ต้องขันขั้วต่อให้แน่นเพื่อหลีกเลี่ยงความร้อนสูงเกินไปที่เกิดจากการสัมผัสที่ไม่ดี สายไฟที่มีกระแสไฟฟ้า สายนิวทรัล และสายดินจะต้องเชื่อมต่ออย่างถูกต้อง การกลับขั้วอาจทำให้ฟังก์ชันการป้องกันไม่มีประสิทธิภาพ ทำให้เกิดอันตรายต่อความปลอดภัยได้

ไม่ควรละเลยการบำรุงรักษารายวัน ขอแนะนำให้ตรวจสอบความเสียหายของตู้หรือรอยแตกร้าวและขั้วต่อหลวมทุกไตรมาส ในแต่ละปี ให้กดปุ่ม "ตัดการทำงาน" ด้วยตนเองเพื่อทดสอบว่าฟังก์ชันการป้องกันทำงานได้ตามปกติหรือไม่ หากปุ่มไม่สามารถกระตุ้นการตัดการทำงานได้ จำเป็นต้องมีการตรวจสอบหรือเปลี่ยนอย่างทันท่วงที

ในเวลาเดียวกัน ต้องคำนึงถึงข้อห้ามในการเปลี่ยน: หลังจากการเดินทางที่เกิดจากข้อผิดพลาด อย่ารีเซ็ตเบรกเกอร์แบบสุ่มสี่สุ่มห้า ขั้นแรก ระบุสาเหตุของความผิดปกติ (เช่น อุปกรณ์โอเวอร์โหลดหรือจุดลัดวงจรในสายการผลิต) และรีเซ็ตหลังจากแก้ไขข้อบกพร่องแล้วเท่านั้น หากเบรกเกอร์สะดุดซ้ำๆ หรือตู้เสียหาย ควรเปลี่ยนทันทีแม้ว่าจะไม่มีความเสียหายภายนอกที่เห็นได้ชัดก็ตาม ไม่อนุญาตให้มี "การทำงานผิดพลาด" เนื่องจากอาจทำให้เกิดอุบัติเหตุด้านความปลอดภัยได้เนื่องจากอุปกรณ์มีอายุมากขึ้น

ตั้งแต่โครงสร้างพื้นฐานไปจนถึงฟังก์ชันหลัก ตั้งแต่การเลือกพารามิเตอร์ไปจนถึงการใช้งานจริง MCCB สร้าง "อุปสรรคด้านความปลอดภัย" ที่มั่นคงสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ การทำความเข้าใจและใช้งานอย่างเหมาะสมจะช่วยให้มั่นใจได้ถึงความปลอดภัยของวงจรได้ดีขึ้น และให้การสนับสนุนการทำงานที่มั่นคงของการผลิตและชีวิตประจำวัน
