สถานการณ์การใช้งานของกล่อง DC Combiner คืออะไร

หลักการทำงานของกกล่องรวมส่วนใหญ่เกี่ยวข้องกับการเชื่อมต่อวงจรและการป้องกัน เมื่อโมดูลเซลล์แสงอาทิตย์สร้างพลังงานไฟฟ้ากระแสตรง โมดูลเหล่านี้จะเชื่อมต่อกับพอร์ตอินพุตของกล่องรวมผ่านสายเคเบิล วงจรภายในกล่องตัวรวมจะรวมและกระจายไฟ DC นี้ จากนั้นจะส่งออกไฟ DC แบบรวมไปยังอินเวอร์เตอร์หรืออุปกรณ์อื่น ๆ ในระหว่างกระบวนการรวม กล่องตัวรวมจะตรวจสอบพารามิเตอร์ต่างๆ เช่น กระแส แรงดันไฟฟ้า และพลังงานสำหรับแผงเซลล์แสงอาทิตย์แต่ละสาย และใช้อุปกรณ์ป้องกันสำหรับการลัดวงจร การเชื่อมต่อแบบย้อนกลับ และกระแสเกิน

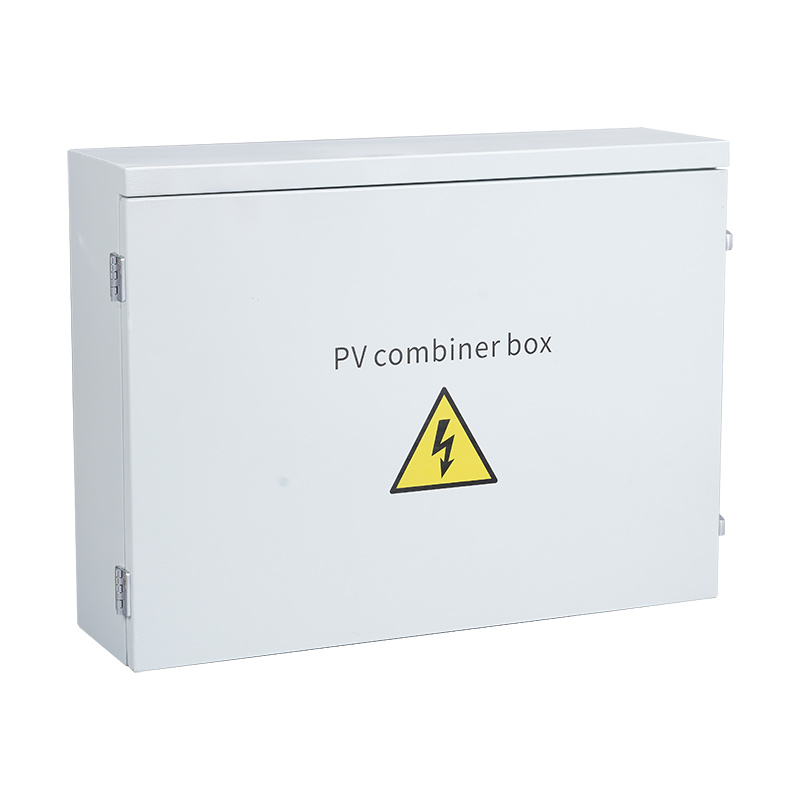

1. กล่องรวม ดี.ซี

สิ่งนี้รวมหลาย ๆ อย่างเข้าด้วยกันดี.ซีกระแสที่สร้างโดยแผงโซลาร์เซลล์ไปยังอินพุตของอินเวอร์เตอร์ เพื่อลดผลกระทบต่อโครงข่ายและป้องกันความเสียหายต่ออินเวอร์เตอร์เนื่องจากแรงดันไฟฟ้าที่มากเกินไป โดยทั่วไปจะใช้การเชื่อมต่อแบบขนานหลายช่องสัญญาณ ขึ้นอยู่กับช่วงแรงดันไฟฟ้าอินพุต DC ของอินเวอร์เตอร์ โมดูล PV จำนวนหนึ่งที่มีข้อกำหนดเดียวกันจะเชื่อมต่อกันเป็นอนุกรมเพื่อสร้างสตริงโมดูล PV จากนั้นสายเหล่านี้จะเชื่อมต่อกับกล่อง Combiner ป้องกันฟ้าผ่าของอาร์เรย์ PV จากนั้นเอาต์พุตจะถูกส่งผ่านตัวป้องกันฟ้าผ่าและเซอร์กิตเบรกเกอร์ ซึ่งอำนวยความสะดวกในการเชื่อมต่อกับอินเวอร์เตอร์ที่ตามมา

2. กล่องรวม AC

ใช้สำหรับระบบผลิตไฟฟ้าโซลาร์เซลล์ที่ประกอบด้วยอินเวอร์เตอร์แบบสตริง และติดตั้งระหว่างด้านเอาต์พุต AC ของอินเวอร์เตอร์และจุด/โหลดการเชื่อมต่อกริด มีการติดตั้งเบรกเกอร์วงจรอินพุต เบรกเกอร์เอาต์พุต อุปกรณ์ป้องกันฟ้าผ่า AC และเครื่องมือตรวจสอบอัจฉริยะเสริม (ตรวจสอบแรงดันไฟฟ้าของระบบ กระแสไฟฟ้า พลังงาน พลังงานไฟฟ้า และสัญญาณอื่น ๆ ) หน้าที่หลักคือการรวมกระแสเอาต์พุตของอินเวอร์เตอร์หลายตัวเข้าด้วยกัน และปกป้องอินเวอร์เตอร์จากอันตรายจากด้าน/โหลดการเชื่อมต่อโครงข่ายไฟฟ้ากระแสสลับ โดยทำหน้าที่เป็นจุดตัดการเชื่อมต่อของเอาท์พุตอินเวอร์เตอร์ ปรับปรุงความปลอดภัยของระบบ และปกป้องความปลอดภัยของบุคลากรด้านการติดตั้งและบำรุงรักษา

หมายเหตุเกี่ยวกับการติดตั้งระบบไฟฟ้าของกล่องรวม

(1) เฉพาะวิศวกรไฟฟ้ามืออาชีพเท่านั้นที่สามารถใช้งานและเชื่อมต่อสายไฟได้ การดำเนินการและสายไฟต้องเป็นไปตามมาตรฐานที่เกี่ยวข้องของประเทศและท้องถิ่น

(2) ก่อนการติดตั้งกล่องรวมให้ใช้เมกะโอห์มมิเตอร์เพื่อทำการทดสอบฉนวนกับส่วนประกอบภายใน

(3) เค้าโครงและระยะห่างของส่วนประกอบในกล่องควรเป็นไปตามข้อกำหนดของกฎระเบียบที่เกี่ยวข้อง และควรมั่นใจในข้อกำหนดของการทดสอบการใช้งาน การดำเนินงาน การบำรุงรักษา การตรวจสอบ และการทำงานที่ปลอดภัย

(4) ไม่สามารถเชื่อมต่ออินพุตและเอาต์พุตแบบย้อนกลับได้

(5) หลังจากเชื่อมต่อกล่องรวมสัญญาณป้องกันฟ้าผ่าของ PV เข้ากับระบบผลิตไฟฟ้า PV แล้ว ขั้วต่อสายดินของกล่องป้องกันฟ้าผ่าควรเชื่อมต่อกับสายดินหรือบัสบาร์ป้องกันฟ้าผ่าอย่างน่าเชื่อถือ

(6) เมื่อเชื่อมต่อสายไฟภายนอก ตรวจสอบให้แน่ใจว่าขันสกรูแน่นแล้วเพื่อป้องกันสายไฟหลุด

(7) แผนภาพระบบที่ไม่ซีดจางและแผนภาพการเดินสายไฟรองที่จำเป็นควรติดไว้อย่างแน่นหนาภายในกล่องหรือบนประตูตู้

(8) ควรใช้สายเคเบิลทนไฟในการเดินสายไฟ ควรจัดวางให้เรียบร้อย สวยงาม และติดตั้งอย่างแน่นหนาเพื่อให้สัมผัสกันได้ดี
