CNLonQcom เป็นโรงงานในประเทศจีนที่เชี่ยวชาญด้านการผลิตเบรกเกอร์วงจรไฟฟ้ากระแสตรง เบรกเกอร์วงจรเหล่านี้ใช้สำหรับป้องกันและควบคุมกระแสเกินในระบบจัดเก็บแบตเตอรี่เซลล์แสงอาทิตย์และวงจรไฟฟ้ากระแสตรง มีให้เลือกหลายกระแสเช่น 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A และ 125A

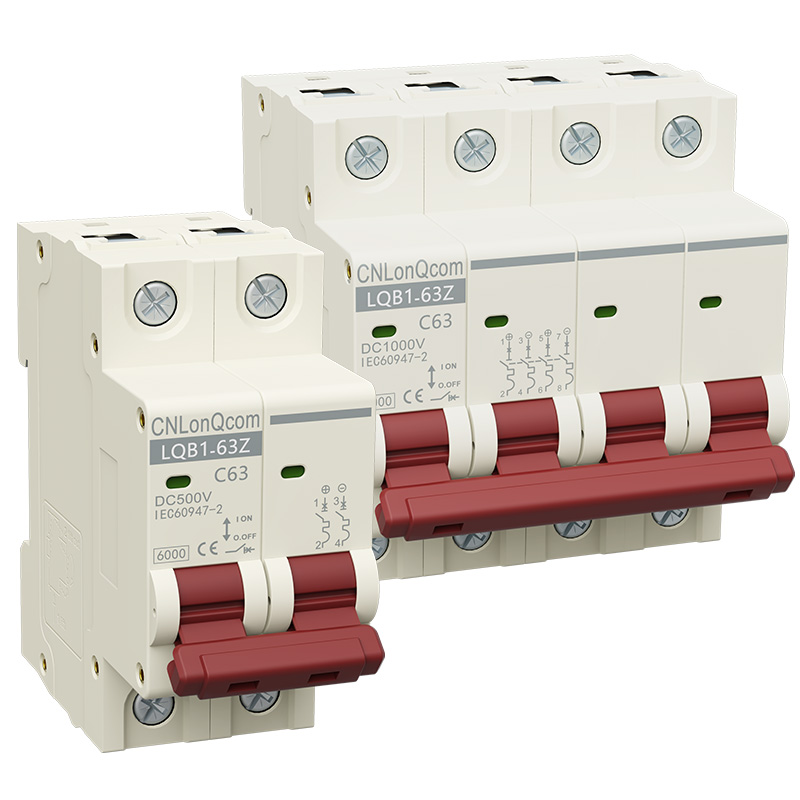

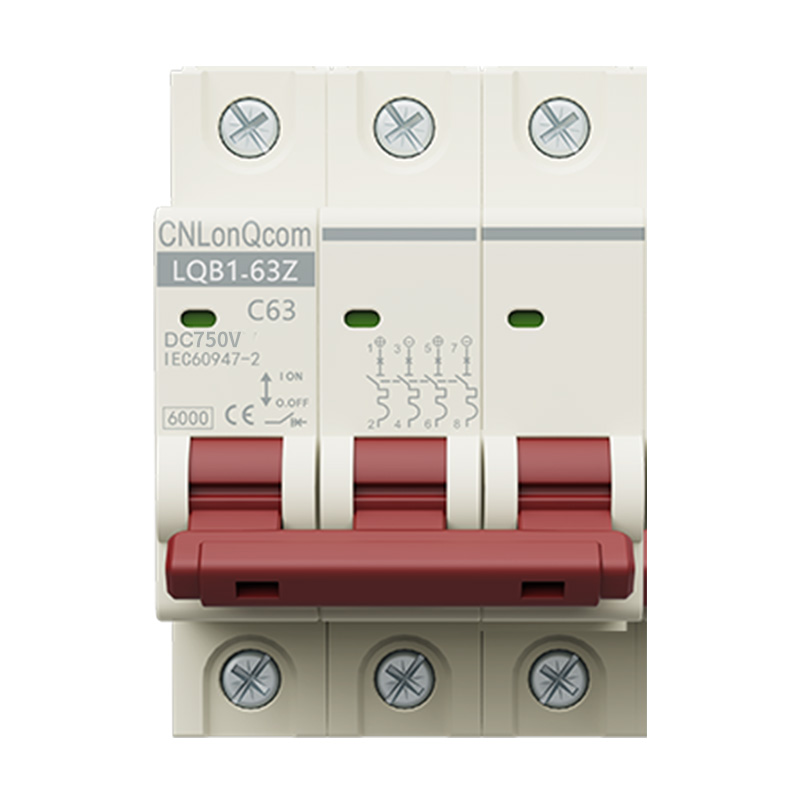

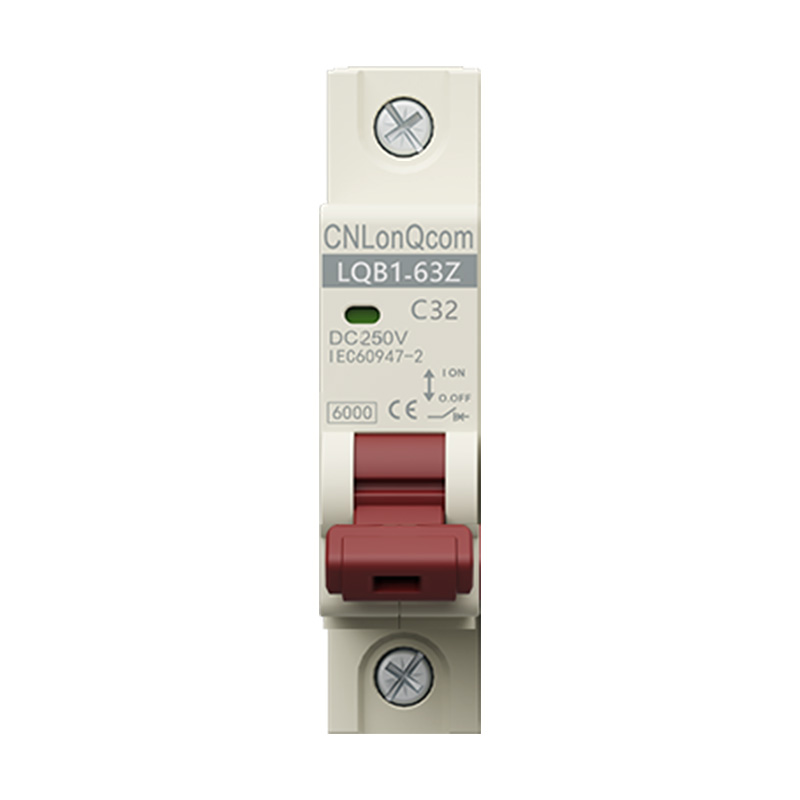

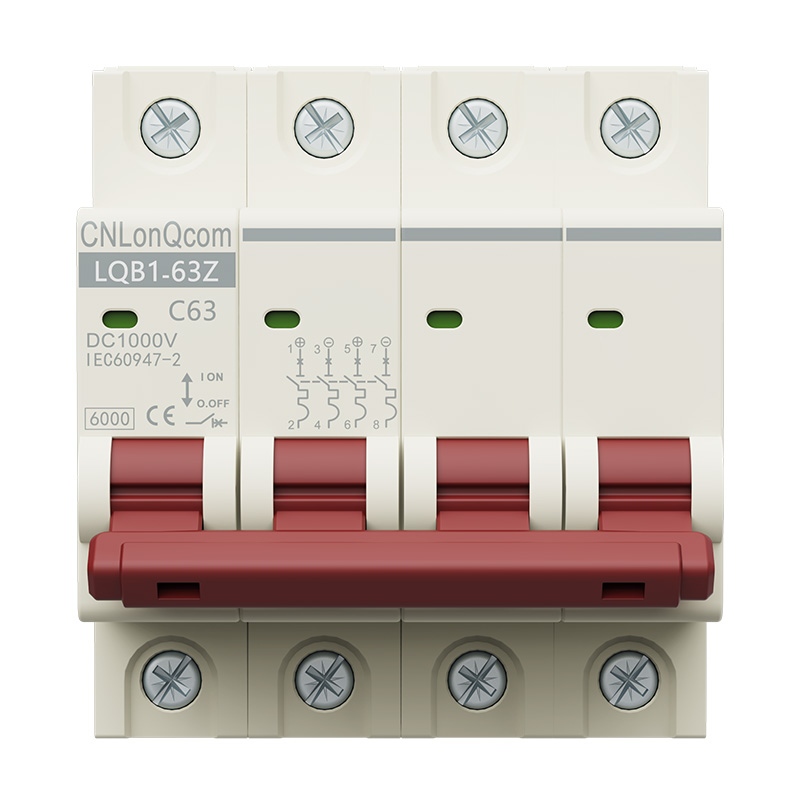

เซอร์กิตเบรกเกอร์ซีรีส์ LQB1-63Z | LQB1-63Z | ||||
พิกัดองศาเฟรมปัจจุบัน (A) | 63 | ||||
|
ประสิทธิภาพทางไฟฟ้า | ||||
Ue จัดอันดับแรงดันไฟฟ้า (V DC) | 1P:DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
จัดอันดับปัจจุบันใน (A) | 6-10-16-20-25-32-40-50-63 | ||||
จัดอันดับฉนวนแรงดันไฟฟ้า Ui (V DC) | 800V | ||||
แรงดันไฟฟ้ากระแทก Uimp (kV) | 4 | ||||
ความสามารถในการทำลายสูงสุด lcu (kA) | 6 | 6 | 6 | 6 | |
เรียกใช้ความจุ lcs ที่หมด (% lcu) | 75% | 75% | 75% | 75% | |
ประเภทเส้นโค้ง | C | ||||
ประเภททริป | แม่เหล็กความร้อน | ||||
เครื่องกล | ค่าเฉลี่ยจริง | 20000 | |||
ค่ามาตรฐาน | 8500 | ||||
ไฟฟ้า | ค่าเฉลี่ยจริง | 2500 | |||
ค่ามาตรฐาน | 1500 | ||||
|
การควบคุมและการบ่งชี้ | ||||
ปล่อยปัด (SHT) | ตัวเลือก | ||||
การปล่อยแรงดันตก (UNT) | |||||
หน้าสัมผัสเสริม (AX) | |||||
ติดต่อปลุก (AL) | |||||
|
การเชื่อมต่อและการติดตั้ง | ||||
ความจุสายไฟ (มม.2) | ใน ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2 | ||||
อุณหภูมิแวดล้อม (℃) | -90 | ||||
ระดับความสูง | ≤ 2,000 | ||||
ความชื้นสัมพัทธ์ | ≤ 95% | ||||
ระดับมลพิษ | 3 | ||||
สภาพแวดล้อมการติดตั้ง | ไม่มีการกระแทกและการสั่นสะเทือนที่ชัดเจน | ||||
หมวดการติดตั้ง | ชั้นⅢ |
||||
การติดตั้ง | ราง DIN มาตรฐาน |
