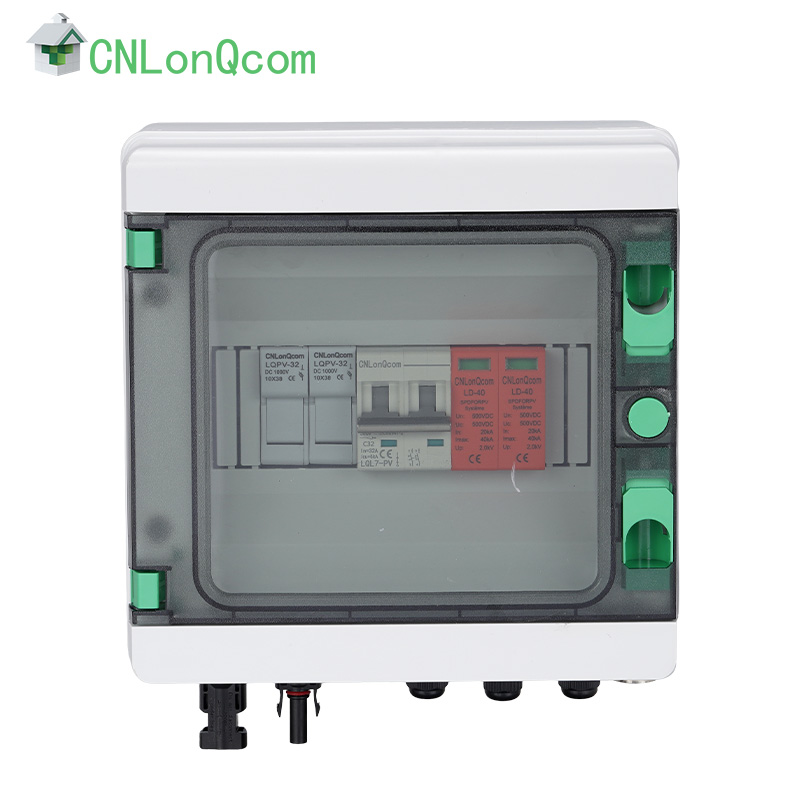

CNLONQCOM IP65 PV พลาสติก DC Combiner Box 1 ในและ 1 ออก DC500V พร้อมเบรกเกอร์และการป้องกันฟ้าผ่าและฟิวส์สำหรับระบบ DC แผงโซลาร์เซลล์กลางแจ้ง, RV, บ้าน, เรือ
●แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: DC500V
●การจัดอันดับกระแส: 6/10/16/20/222/32/40/50/63a
●สตริง: 1in 1out
●อินพุตสูงสุดปัจจุบันต่อสตริง: 6/10/16/20/222/30A
●กระแสเอาต์พุตสูงสุดต่อสตริง: 6/10/16/20/22232/40/50/63a
●ตัวเชื่อมต่อ: MC-4 หรือ PG
●มาตรฐาน: IEC60269-6, IEC60947-2, IEC61643-1
●วัสดุที่อยู่อาศัย: PC+ABS
●ใบรับรอง: CE, IP65, ROHS, ISO9001
ชื่อ | LQX 1/1 DC | ||
|
พารามิเตอร์ไฟฟ้า | ||
ระบบแรงดันไฟฟ้า DC สูงสุด | 500 | 1000 | |
กระแสอินพุตสูงสุดสำหรับแต่ละสตริง | 15A/20A/30A | ||
สตริงอินพุตสูงสุด |
2 |
||
ปัจจุบันสวิตช์เอาท์พุทเอาท์พุท | 16a/20a/32a | ||
จำนวนอินเวอร์เตอร์ MPPT |
1 |
||
จำนวนสตริงเอาต์พุต |
1 |
||
|
การป้องกันฟ้าผ่า | ||
หมวดหมู่ของการทดสอบ | การป้องกันเกรด II | ||
กระแสจำหน่ายเล็กน้อย | 20ka | ||
กระแสการปล่อยสูงสุด | 40ka | ||
ระดับการป้องกันแรงดันไฟฟ้า | 2.0kV | 3.6kV | |
แรงดันไฟฟ้าต่อเนื่องสูงสุด UC | 500V | 1050V | |
เสา | 2p | 3p | |
ลักษณะโครงสร้าง | โมดูลแบบปลั๊ก | ||
|
ระบบ | ||
เกรดป้องกัน | IP65 | ||
สวิตช์เอาท์พุท | สวิตช์แยก DC (มาตรฐาน)/DC เบรกเกอร์ (ไม่บังคับ) | ||
ขั้วต่อกันน้ำ SMC4 | มาตรฐาน | ||
ฟิวส์ PV DC | มาตรฐาน | ||
PV Surge Protector | มาตรฐาน | ||
โมดูลการตรวจสอบ | ไม่จำเป็น | ||
ป้องกันไดโอด | ไม่จำเป็น | ||
วัสดุกล่อง | พีวีซี | ||
วิธีการติดตั้ง | ประเภทการติดตั้งผนัง | ||
อุณหภูมิการทำงาน | -25 ℃ ~+55 ℃ | ||
อุณหภูมิสูง | 2km | ||
ความชื้นสัมพัทธ์ที่อนุญาต | 0-95%ไม่มีการชดเชย |
