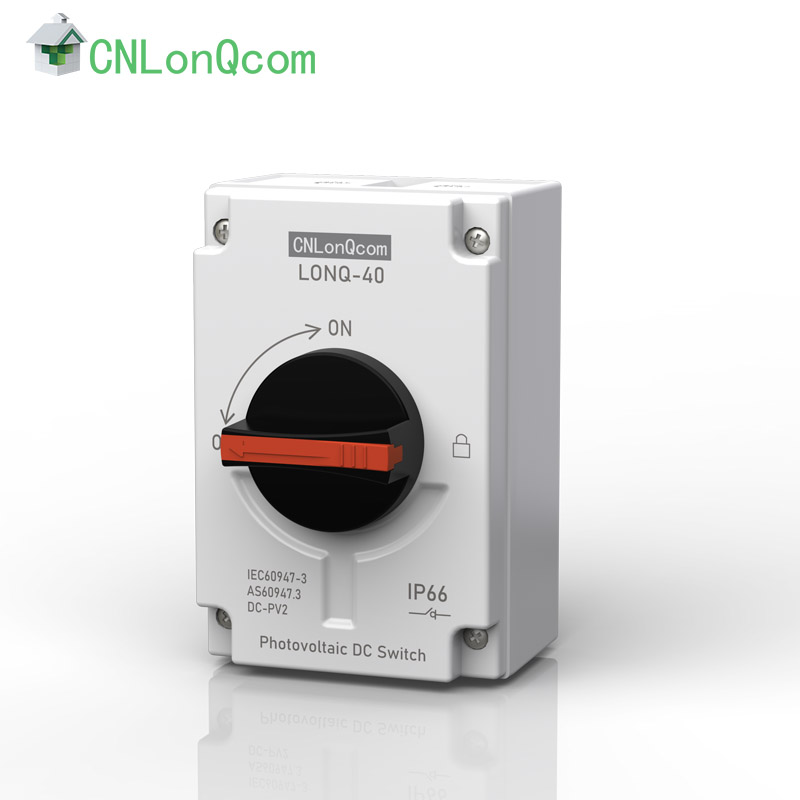

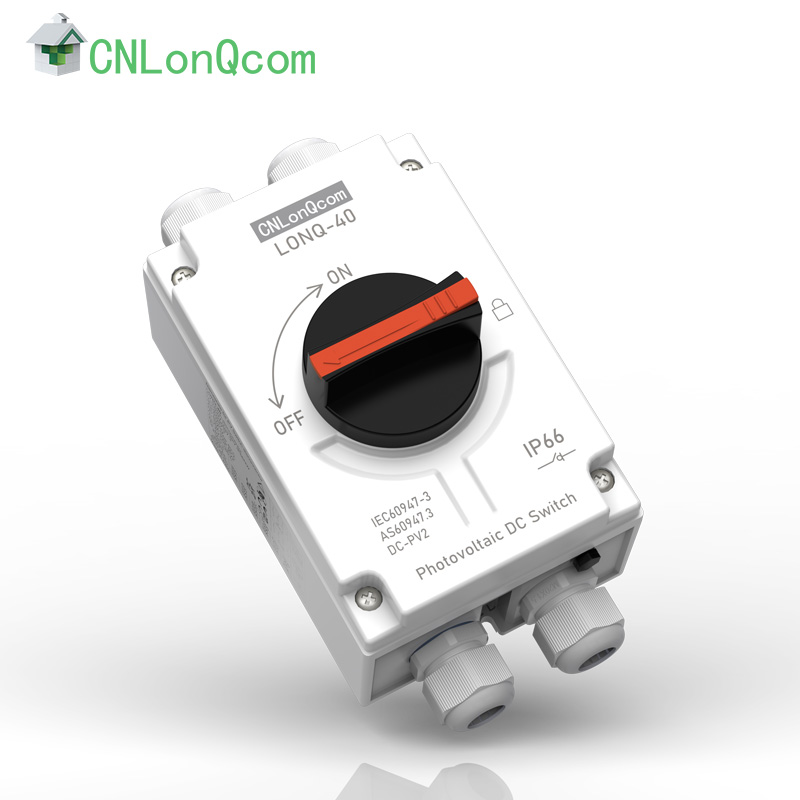

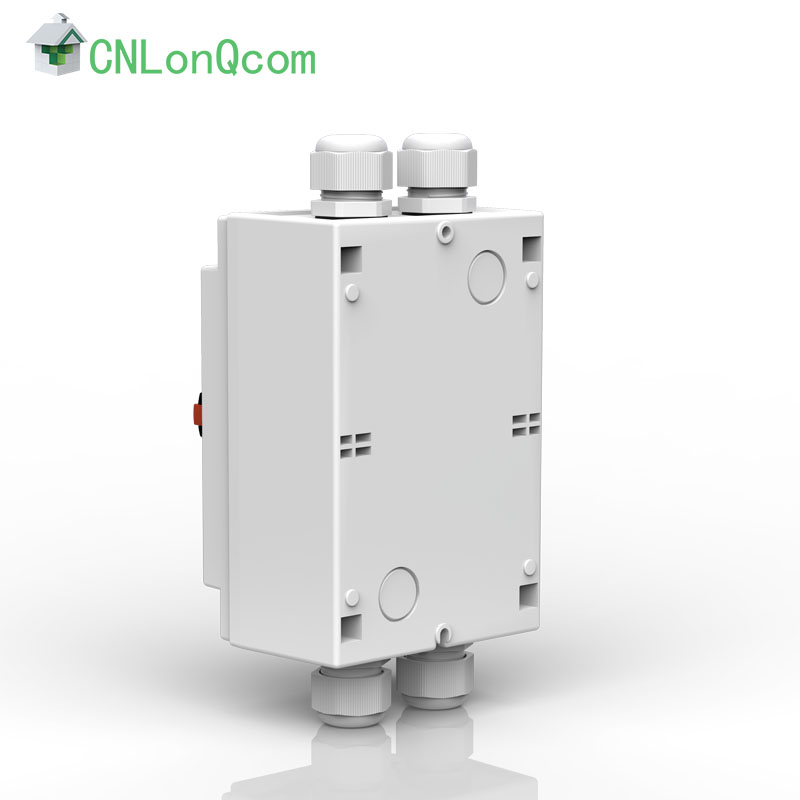

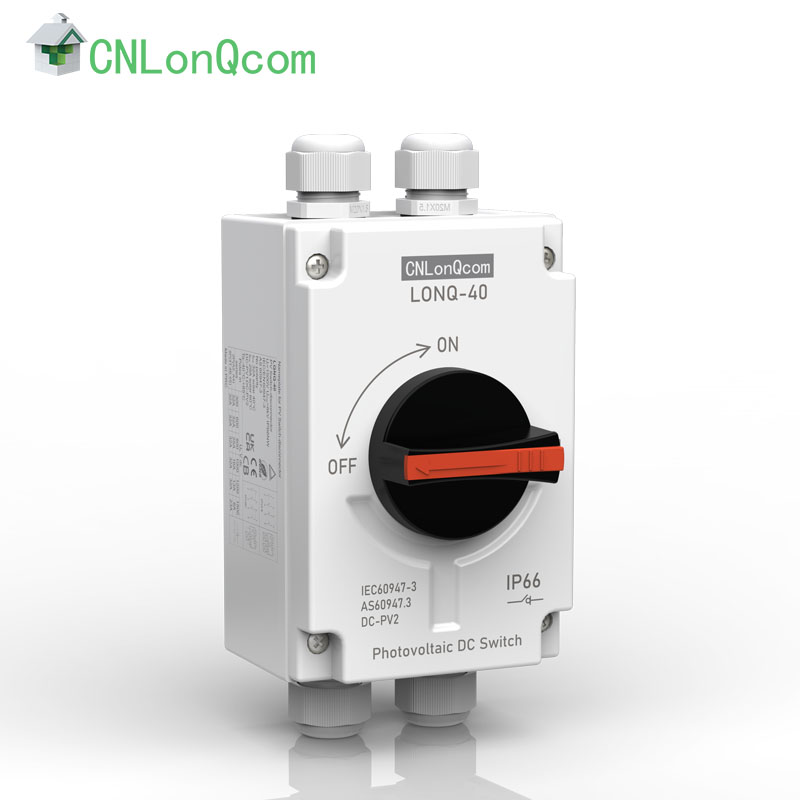

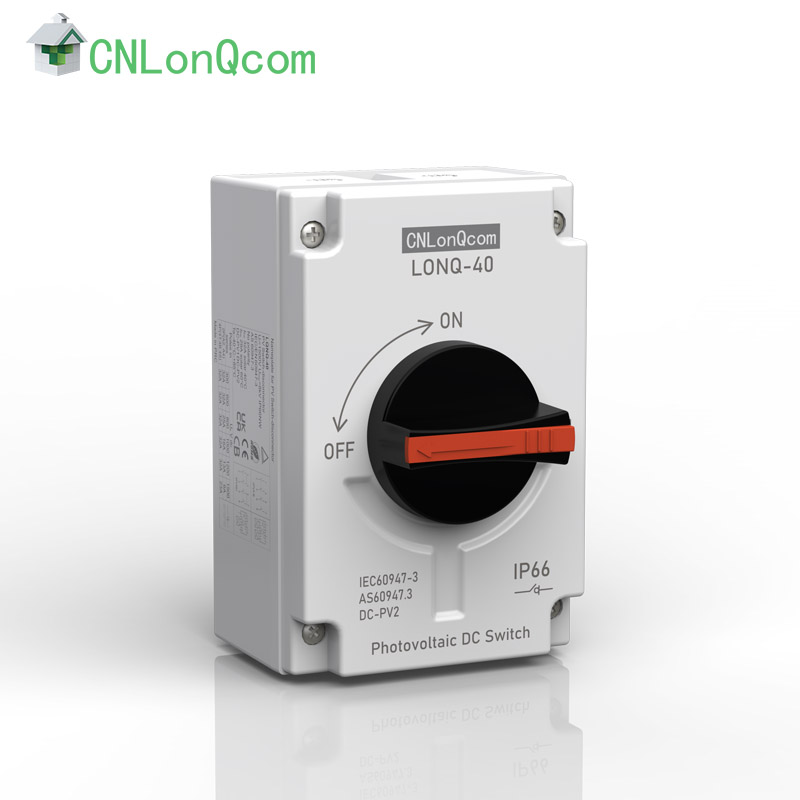

CNlonQcom เป็นผู้ผลิตและผู้จำหน่าย PV Switch-disconnector 1500V 32A พร้อม M20 ระดับมืออาชีพที่ใช้ในระบบจำหน่ายไฟฟ้าโซลาร์เซลล์
พารามิเตอร์หลัก | หน่วย | ลอนคิว-40 | |
จัดอันดับแรงดันไฟฟ้าของฉนวน | อุ้ย | V | 1500 |
จัดอันดับกระแสความร้อน | อิธ | A | 32 |
พิกัดอิมพัลส์ทนต่อแรงดันไฟฟ้า | ยก | V | 8000 |
จัดอันดับความสามารถในการลัดวงจร | แอลซีว | A | 1000 |
หน้าตัดของสายเคเบิลสูงสุด (รวมจัมเปอร์) |
|
|
|
มั่นคงหรือมาตรฐาน | มม.2 | 2.5-6 | |
ยืดหยุ่นได้ | มม.2 | 2.5-6 | |
ยืดหยุ่น (+ ปลายสายเคเบิลมัลติคอร์) | มม.2 | 2.5-6 | |
แรงบิด |
|
|
|
การขันสกรูขั้วต่อแรงบิด M4 | นิวตันเมตร | 1.2-1.8 | |
การขันสกรูยึดเปลือกแรงบิดให้แน่น | นิวตันเมตร | 1.5-2.0 | |
การขันสกรูหัวบิดแรงบิด | นิวตันเมตร | 0.5-0.7 | |
การเปิดหรือปิดแรงบิด | นิวตันเมตร | 0.9-1.3 | |
แรงบิดในการเดินสายไฟบนฐาน | นิวตันเมตร | 1.1-1.4 | |
พารามิเตอร์ทั่วไป |
|
|
|
ตำแหน่งลูกบิด |
|
ปิดเวลา 9 ชม. ,เปิด เวลา 12 ชม | |
ชีวิตเครื่องกล |
|
10000 | |
จำนวนขั้วไฟฟ้ากระแสตรง |
|
2 หรือ 4 | |
อุณหภูมิในการทำงาน |
|
-40 ถึง +85 | |
อุณหภูมิในการจัดเก็บ |
|
-40 ถึง +85 | |
ระดับมลพิษ | ℃ | 2 | |
หมวดหมู่แรงดันไฟฟ้าเกิน | ℃ | สาม | |
ระดับ IP ของเพลาและศูนย์ยึด |
|
IP66 |
แผนภาพการเดินสายไฟ
ปริมาณขนาดเล็ก
วัสดุหน่วงไฟ
lp66
ฟลายอิ้งฟ็อกซ์ชอร์ต
สมบูรณ์ เครื่องประดับ
-40°C~+85°C ช่วงอุณหภูมิแวดล้อม
การออกแบบที่ไม่มีขั้ว
การทดสอบเป็นไปตาม AS 60947.3:2018,EN IEC 60947-3 :2021,หมวดหมู่การใช้งาน: DC-PV2 | เสา | จำนวนสตริง | ส่วนจำนวน | ||||
600V | 800V | 1,000V | 1200V | 1500V | |||
พีวี2 | พีวี2 | พีวี2 | พีวี2 | พีวี2 |
|
|
|
32เอ | 32เอ | 25เอ | 13เอ | 6เอ | 2 | 1 | ลอนคิว-40-2 |
32เอ | 32เอ | 25เอ | 13เอ | 6เอ | 4 | 1 | ลอนคิว-40-4 |
32เอ | 32เอ | 32เอ | 32เอ | 23เอ | 4 | 1 | LONQ-40-4S |
32เอ | 32เอ | 32เอ | 32เอ | 23เอ | 4 | 1 | ลอนคิว-40-4B |
32เอ | 32เอ | 32เอ | 32เอ | 23เอ | 4 | 1 | LQNQ-40-4T |
พิมพ์ |
PEDSC100R/120R | กราฟการเดินสายหน้าสัมผัส | ตัวอย่างการสลับ |
2 เสา | 2 |
|
|
4 เสา | 4 |
|
|
4 ขั้วพร้อมอินพุตและเอาต์พุตด้านบน | 4T |
|
|
4 ขั้วพร้อม lnput และเอาต์พุตด้านล่าง | 4B |
|
|
4 ขั้วพร้อม lnput ด้านบนเอาต์พุตด้านล่าง | 4ส |
|
|
