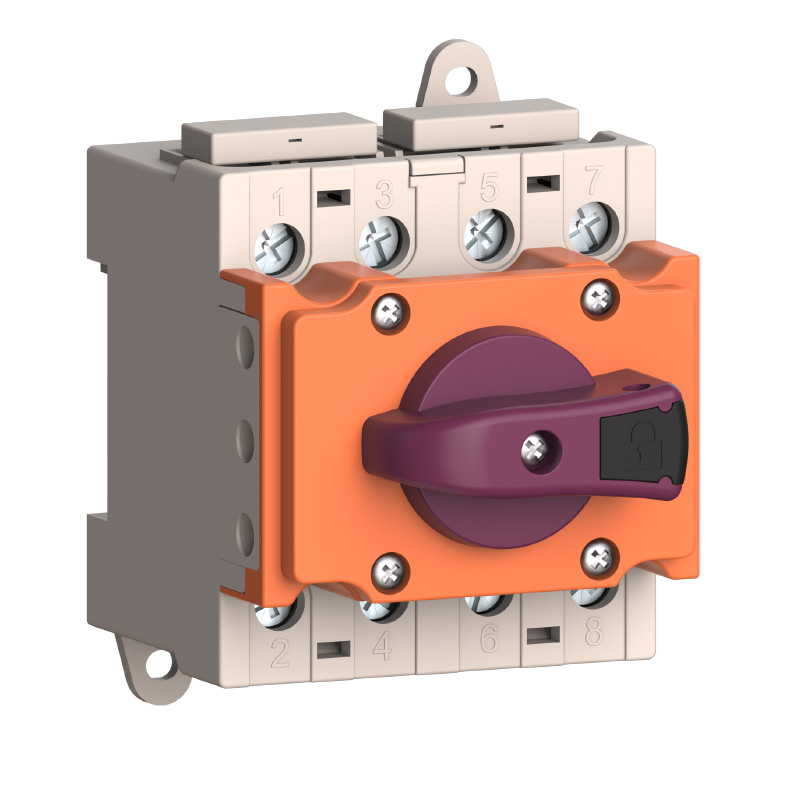

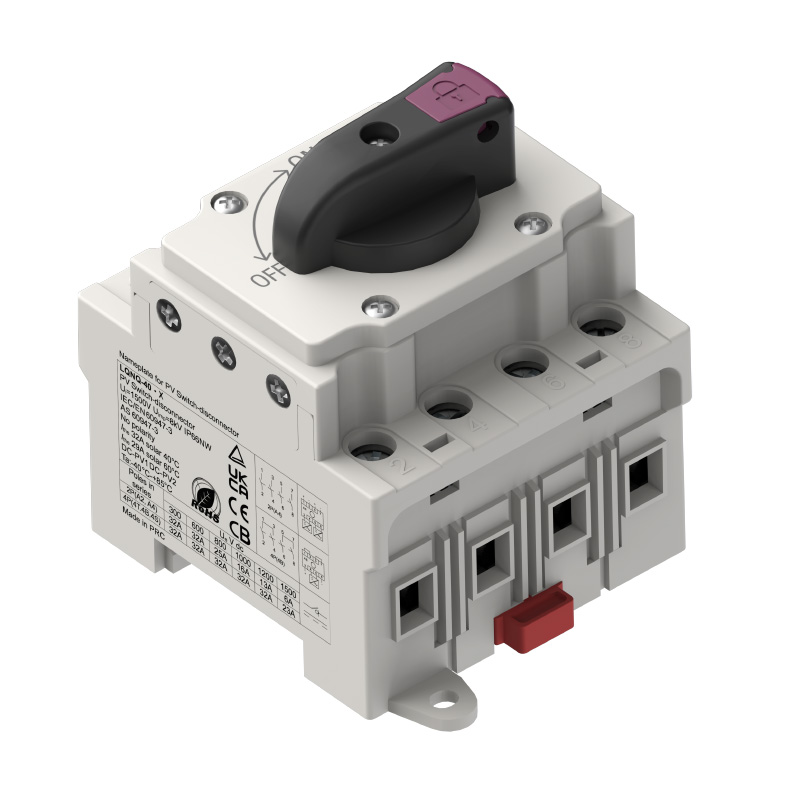

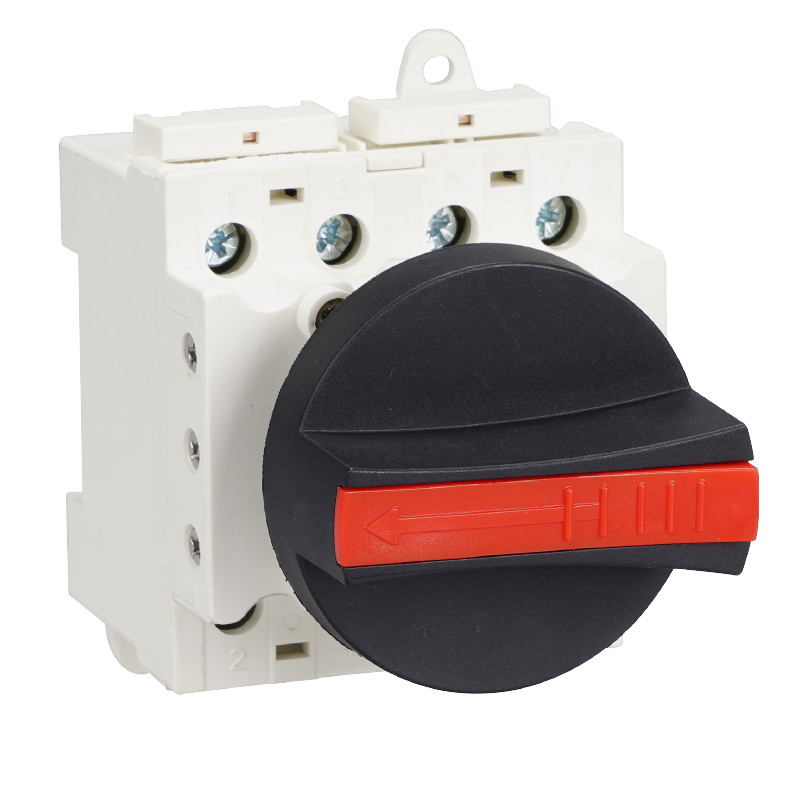

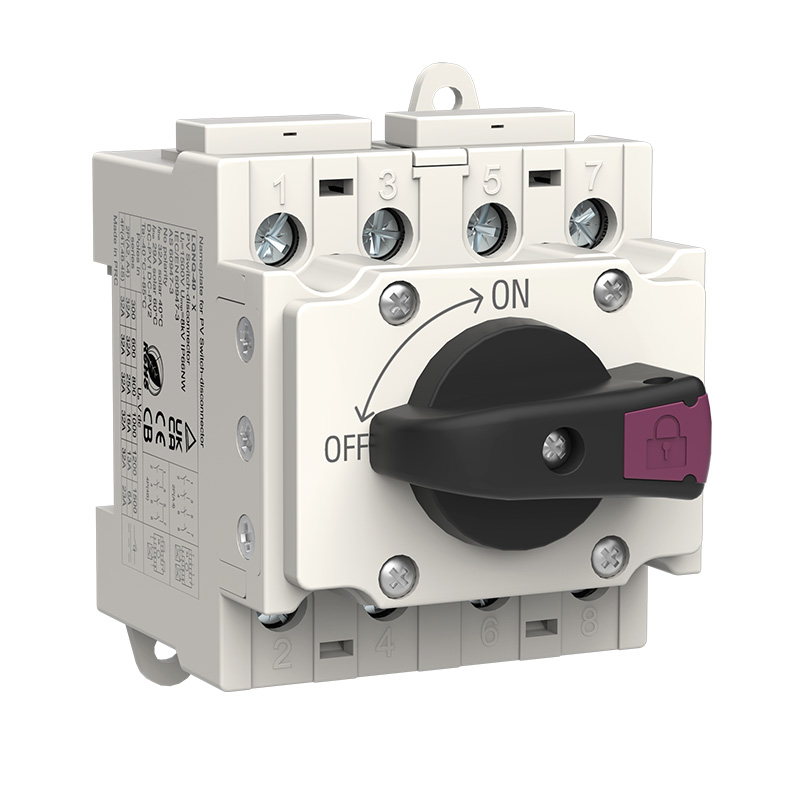

ปลดการเชื่อมต่อโมดูลการกระจายพลังงานสวิตช์ 2p/4p

ข้อมูลทางเทคนิค
แบบอย่าง	lonq-40.x lonq-40.i lonq-40.f
พิมพ์	PV DC Disconnect Switch Switch
สาย	2 in 2 out หรือ 2 in 1 out หรือ 1 in 1 out หรือ 1 in 2 out
จัดอันดับกระแสใน (a)	32	32	32	32	32	23
คะแนนแรงดันไฟฟ้าทำงาน UE (V)	300	600	800	1000	1200	1500
ระดับฉนวนกันความร้อนแรงดันไฟฟ้า UI (V)	1500V
เสา	4p
อันดับ Impulse ทนต่อแรงดันไฟฟ้า UIMP (KV)	8
สั้น ๆ ทนต่อ ICW ปัจจุบัน (KA)	1
วิธีการเดินสาย	ไม่ได้เป็นโพลาไรซ์
มาตรฐาน	IEC/EN60947-3 GB/T 14048.3
คุณสมบัติ insolation	ใช่
เกรดสารหน่วงไฟ	UL94V-0
วัสดุที่อยู่อาศัย	PA
วัสดุตัวนำ	ทองแดงชุบเงิน
ใบรับรองคุณภาพ	tuv、 ce、 cb、 ukca、 az、 ccc、 iso9001、 rohs
ชีวิตเชิงกล (เวลา)	20000
ชีวิตไฟฟ้า (เวลา)	6000

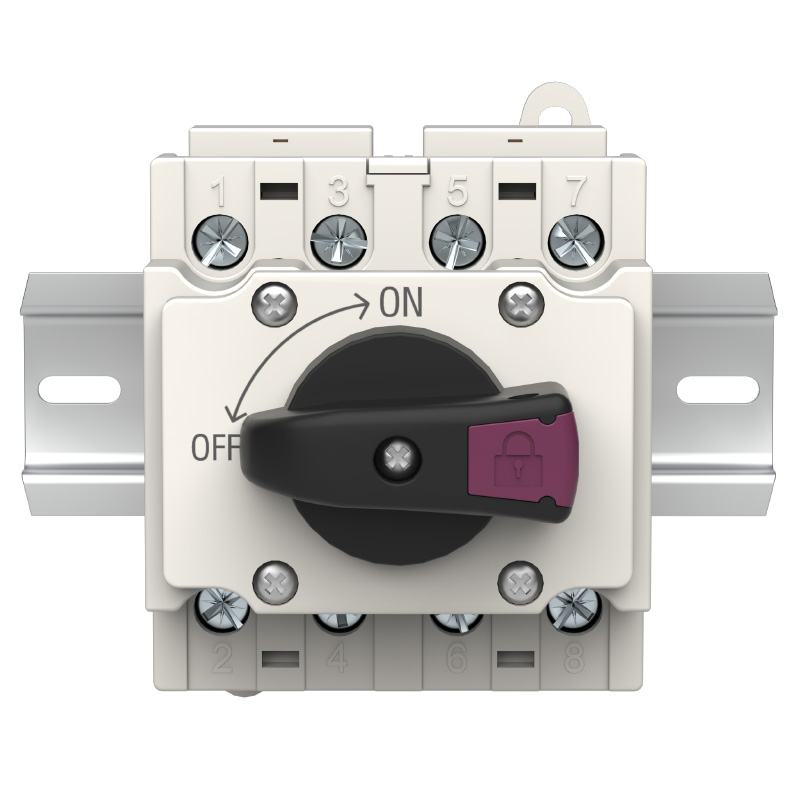

ตำแหน่งลูกบิด	ออกเวลา 9 ชั่วโมง， ในเวลา 12 ชั่วโมง
อุณหภูมิการทำงาน	-40 ℃ถึง +85 ℃
ความชื้น	≤95%
ความสูง	2000m
การติดตั้ง	รางดิน 35 มม.
รายละเอียดบรรจุภัณฑ์	1 ชิ้นต่อกล่องด้านใน 50pcs ต่อกล่อง
ติดต่อไดอะแกรมการเดินสาย
เชื่อมต่อรหัสวิธี	ประเภทวงจร		แผนภาพ		โหลด diagarm
2p (A2)	2 เสาในซีรีส์หนึ่งสตริง 1 โหลด
2p (A4)	2 เสาในซีรีส์สำหรับหนึ่งสตริงทั้งหมด 2 โหลด
4p (4t)	4 เสาในซีรีส์สำหรับหนึ่งสตริง
4P (4B)	4 เสาในซีรีส์สำหรับหนึ่งสตริง
4P (4S)	4 เสาในซีรีส์สำหรับหนึ่งสตริง

ตัดการเชื่อมต่อ PV
สวิตช์ในตัว

DC1200V 32A 2IN 2OUT

วงจร LSOLATION

การป้องกันแรงดันไฟฟ้ามากเกินไป

การป้องกันลัดวงจร

วัสดุ: PA

IP66ทนทาน

ความต้านทานรังสียูวี

สารหน่วงไฟ

ไม่ได้เป็นโพลาไรซ์

-40 ℃ ~ +85 ℃

ขนาด

l*w*h: 71.5*65.7*105 (มม.)

lonq-40.x

lonq-40.i

lonq-40.f

บรรจุภัณฑ์ที่มั่นคง

รับประกันการเปลี่ยนสินค้าที่เสียหาย

1ผลิตภัณฑ์ในกล่องด้านใน

กระดาษคราฟท์หนา 3 ชั้น

2กล่องนอก

ลูกฟูก 5 เท่ายากเป็นพิเศษ

3จัดส่ง

การจัดส่งอย่างรวดเร็ว

แบบอย่าง	เสา	กล่องด้านใน (PCS/CM)	กล่องนอก (ซม.)	จำนวน (พีซี)	G.W. (kgs)
LONQ-40.2-2-	4p	1/26*10.8*12	57.5*27.5*49.5	20	21

ได้รับการรับรองอย่างเต็มที่

ผู้ผลิตแหล่งข้อมูลที่มีแบรนด์ที่มีคุณภาพสูงและราคาต่ำ

หมายเหตุ: ติดต่อเราสำหรับใบรับรองเพิ่มเติม

การติดตั้งและการเดินสาย

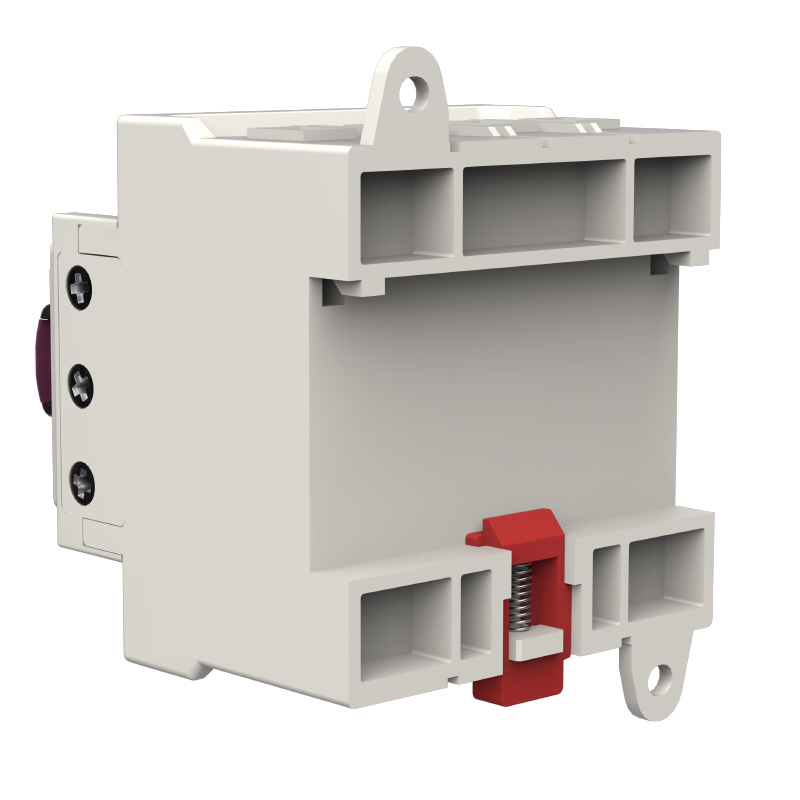

การติดตั้งและถอดชิ้นส่วน

จากทางรถไฟ

ติดตั้งรางดิน 35 มม. ในแนวนอนในสภาพแวดล้อมที่มั่นคง

การติดตั้ง

①.hangช่องสล็อตสวิตช์ตัดการเชื่อมต่อบนราง DIN
②.Pushปลายล่างของสวิตช์ตัดการเชื่อมต่อเข้าไปในราง DIN

ถอดชิ้นส่วน

①.Pushสวิตช์ขึ้นไปด้านบน
②ส่งปลายด้านบนของแม่มดออกจากรางดิน

เชื่อมต่อสายไฟ

1 ใน 1 ออก

1 ใน 1 ออก

1 ใน 1 ออก

2 ใน 2 ออก

เคล็ดลับ:
การออกแบบการเดินสายแบบไม่ใช้โพลาไรซ์วิธีการเดินสายที่หลากหลาย วิธีการเชื่อมต่อเพิ่มเติมสามารถติดต่อเราได้!

รายละเอียดผลิตภัณฑ์

สารหน่วงไฟ

ปรับตัวได้สูง

ความต้านทานต่อแรงกระแทก

การดับส่วนโค้งเร็ว
แรงดันไฟฟ้าฉนวนสูงถึง 1,500V

การกัดกร่อน-
สกรูทน

ผ่านสเปรย์เกลือ
ทดสอบ 48 ชั่วโมง
ไม่มีการกัดกร่อน

ทองแดงหนาด้วย
ผู้ติดต่อชุบเงิน

การนำไฟฟ้าที่ดีขึ้น
และความมั่นคง

แม่เหล็ก

ส่วนโค้งเร็ว
การดับ

ที่อยู่อาศัย PA

ทนทาน
UL 94V-0
สารหน่วงไฟ

สถานการณ์แอปพลิเคชัน

ครอบครัวผลิตภัณฑ์

(หมายเหตุ: ต้องการหลุม)

แบบจำลอง:

LQNQ-40

สตริง:

1 สตริง

ดูเพิ่มเติม

แบบจำลอง:

LQNQ-40.1PV

สตริง:

1 สตริง

ดูเพิ่มเติม

แบบจำลอง:

LQNQ-40.2PV

สตริง:

2 สตริง

ดูเพิ่มเติม

(หมายเหตุ: ต้องใช้สายไฟ)

แบบจำลอง:

LQNQ-40.M12

สตริง:

1 สตริง

ดูเพิ่มเติม

(หมายเหตุ: ต้องใช้สายไฟ)

แบบจำลอง:

LQNQ-40.M20

สตริง:

1 หรือ 2 สตริง

ดูเพิ่มเติม

(หมายเหตุ: Built- ในสวิตช์)

แบบจำลอง:

LQNQ-40.2-2

สตริง:

2 สตริง

ดูเพิ่มเติม

(หมายเหตุ: Built- ในสวิตช์)

แบบจำลอง:

LQNQ-40.x

สตริง:

1 หรือ 2 สตริง

ดูเพิ่มเติม

แบบจำลอง:

lqnq-40.i

สตริง:

1 หรือ 2 สตริง

ดูเพิ่มเติม

(หมายเหตุ: อุปกรณ์เสริม PV)

แบบจำลอง:

ตัวเชื่อมต่อ PV

จัดอันดับปัจจุบัน:

6a ~ 60a

ดูเพิ่มเติม

เลย์เอาต์ทั่วโลกของ CNLONQCOM

ยินดีต้อนรับสู่การเป็นตัวแทนของเรา

เราจะให้ตัวแทนของเราด้วย:

1. ราคาที่เอื้ออำนวยมากขึ้น
2. นิทรรศการ/ช่องทางการขาย
3. การป้องกันราคาพื้นที่
4. การสนับสนุน OEM/ODM
5. การสนับสนุนด้านเทคนิคและอุปกรณ์เสริม
6. การคืนเงินเป้าหมายการขายต่อปี

● CNLONQCOM เป็นผู้ผลิตที่มีความเชี่ยวชาญในการผลิตโมดูลการกระจายพลังงานสวิตช์ที่เชื่อมต่อ 2P/4P ออกแบบมาสำหรับระบบโซลาร์เซลล์ที่อยู่อาศัยหรือเชิงพาณิชย์ตั้งแต่ 1kW ถึง 20kW สวิตช์เหล่านี้มีไว้สำหรับการติดตั้งระหว่างแผงโซลาร์เซลล์และตัวควบคุมประจุแผงโซลาร์เซลล์และอินเวอร์เตอร์หรือระหว่างแผงโซลาร์เซลล์เอง

●นำเสนอสวิตช์สวิตช์ PV ที่มีสายล่วงหน้าพร้อมตัวเชื่อมต่อพลังงานแสงอาทิตย์ผลิตภัณฑ์ของเราอนุญาตให้ติดตั้งได้เร็วขึ้นและปลอดภัยยิ่งขึ้น ด้วยความสามารถในการตัดการเชื่อมต่อโหลดมากถึง 8 เท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับจึงเป็นตัวเลือกที่เหมาะสำหรับทุกโอกาสที่ต้องมีการแยกด้วยไฟฟ้าเช่นการซ่อมแซมการบำรุงรักษาการตรวจสอบและการติดตั้ง

●นอกจากนี้โมดูลการกระจายสวิตช์การเชื่อมต่อของเรา 2P/4P ทำจากตัวเรือน PA ด้วยการจัดอันดับสารหน่วงไฟ UL94V-0, ทนต่อรังสียูวีและตัวนำทำจากทองแดงหนาพร้อมการชุบเงินสำหรับการสร้างความร้อนต่ำ

●The compatibility of our PV Switch-disconnectors with solar connectors makes it suitable for solar power systems in RVs, ships, and off-grid/on-grid solar systems, specifically designed for home solar systems and commercial solar systems. ให้การป้องกันที่ครอบคลุมด้วยสวิตช์แยกอิสระและปิดล้อมและกุญแจล็อคที่ทำให้มั่นใจได้ว่ามัน
