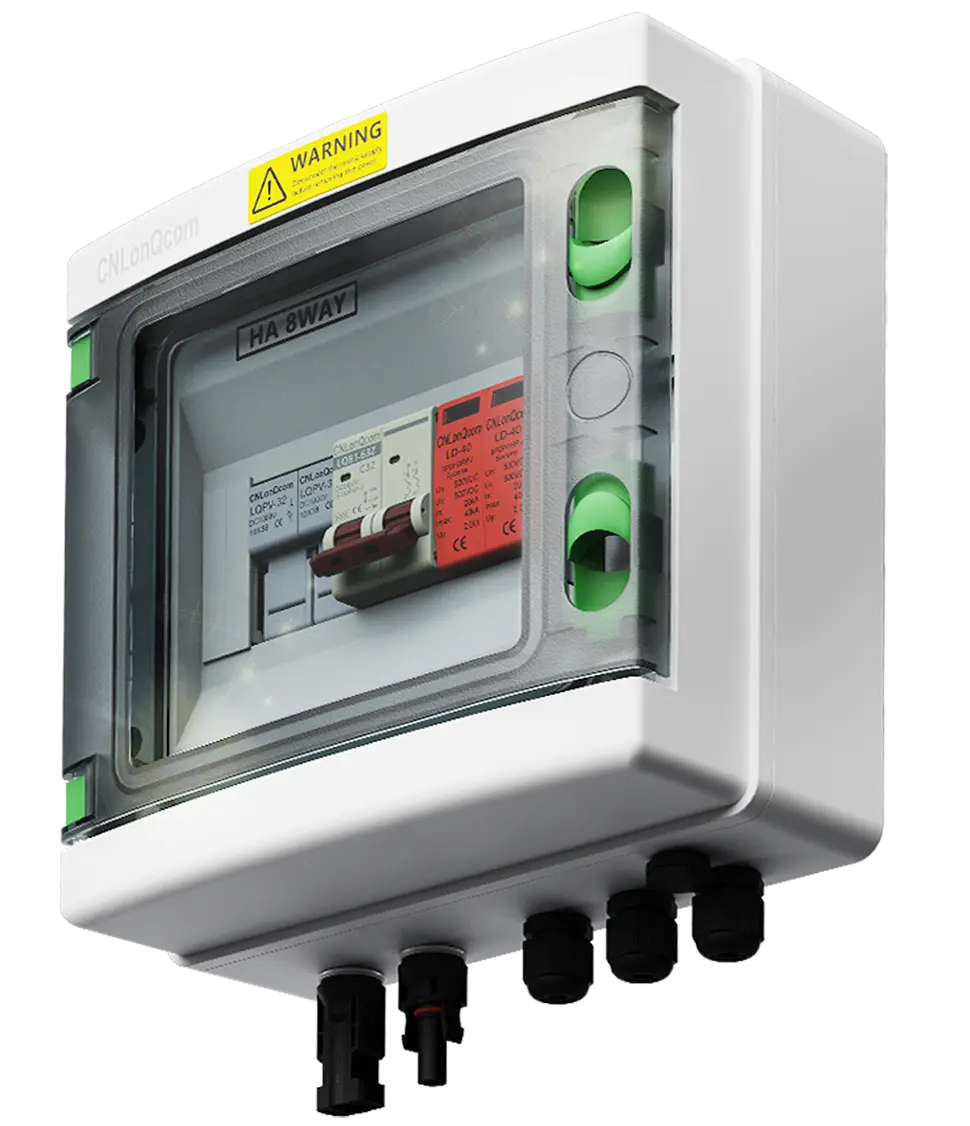

PV Combiner Box 1 in 1 out dc500v

CNLONQCOM IP65 PV Combiner Box 1 ใน 1 OUT DC500V/600V/800V พร้อมเบรกเกอร์และการป้องกันฟ้าผ่าและฟิวส์สำหรับระบบแผงโซลาร์เซลล์กลางแจ้ง, RV, บ้าน, เรือ
●แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: DC500V600V/800V
●การจัดอันดับกระแส: 6/10/16/20/222/32/40/50/63a
●สตริง: 1in 1out
●อินพุตสูงสุดปัจจุบันต่อสตริง: 6/10/15/20/2223/30A
●กระแสเอาต์พุตสูงสุดต่อสตริง: 6/10/16/20/22232/40/50/63/80/100/125a
●ตัวเชื่อมต่อ: MC-4 หรือ PG
●มาตรฐาน: IEC60269-6, IEC60947-2, IEC61643-1
●วัสดุที่อยู่อาศัย: PC+ABS
●ใบรับรอง: CE, IP65, ROHS, ISO9001

แบบอย่าง:LQX 1/1B.8H DC500V/600V/800V

ส่งคำถาม

รายละเอียดสินค้า

ข้อมูลทางเทคนิค
แบบอย่าง	LQX 1/1B.8H DC500V/600V/800V
พิมพ์	MCB และ SPD และฟิวส์
สาย	1 ใน 1 ออก
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC500/600/800
อินพุตสูงสุดปัจจุบันต่อสตริง (A)	6/10/15/20/25/30 เป็นทางเลือก
กระแสเอาต์พุตสูงสุดต่อสตริง (A)	10/16/20/25/32/40/50/63/80/100/125 ตัวเลือก
ใบรับรองคุณภาพ	ce、 iso9001、 rohs、 ip65、 tuv
มาตรฐาน	IEC60947-2、 IEC61643-1、 IEC60269-6
Breaker Miniature Circuit (MCB)		ตัวป้องกันไฟกระชาก (SPD)
เฟรมองศาที่ได้รับการจัดอันดับปัจจุบัน (a)	63/125	ใน (8/20) US (KA)	20
จัดอันดับกระแสใน (a)	10/16/20/25/32/40/50/63/80/100/125 ตัวเลือก	IMAX (8/20) US (KA)	40
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC500/600/800	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC500/600/800
ระดับฉนวนกันความร้อนแรงดันไฟฟ้า UI (V)	DC1000	ระดับการป้องกันแรงดันไฟฟ้า (KV)	2.0/2.5
แรงกระตุ้นทนต่อแรงดันไฟฟ้า UIMP (KV)	4	เสา	2p
การทำลายความจุ ICU (KA)	6	วัสดุที่อยู่อาศัย	PA
LCS ความจุ Runbreaking (LCU)	75%	ความหนาของชิป (มม.)	6
ประเภทโค้ง	C	ฟิวส์
เสา	2	จัดอันดับกระแสใน (a)	6/10/15/20/25/30 เป็นทางเลือก
โหมดการเดินสาย	ไม่มีขั้วด้านบนและด้านล่างด้านล่างหรือด้านล่างด้านบนและด้านบน	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC1000
วัสดุที่อยู่อาศัย	PA	เสา	2p
วัสดุตัวนำ	ทองแดง	ขนาดฟิวส์ (มม.)	10*38
ชีวิตเชิงกล (Maxtimes)	20000	วัสดุที่อยู่อาศัย	PA
ชีวิตไฟฟ้า (Maxtimes)	6000	สิ่งแวดล้อม
สายเคเบิล PV ที่ติดตั้งไว้ล่วงหน้า		อุณหภูมิการทำงาน	-25 ℃ถึง +60 ℃
เส้นผ่านศูนย์กลางสายเคเบิล	6.1 มม.	ความชื้น	≤95%
แรงดันไฟฟ้าสูงสุด (V)	1500	ความสูง	2000m
กระแสสูงสุด (a)	55	การติดตั้ง	การติดผนัง
การอยู่อาศัย
วัสดุ	PC+ABS
ระดับการป้องกัน	IP65
ระดับการป้องกันผลกระทบ	IK10
ขั้วต่ออินพุตหรือเอาต์พุต	ตัวเชื่อมต่อ PG หรือ MC-4

กล่อง Combiner PV

● 1 in 1 out ● DC 500V/600V/800V ● 6 ~ 125a

IP65

การป้องกันฟ้าผ่า
แรงดันเกิน
ในปัจจุบัน
ลัดวงจร
การป้องกัน
กันน้ำ IP65
ตัวนำทองแดง
การเล่นแล้วเล่น
โซลูชันการออกแบบฟรี

ขนาด

lwh: 245215100 (มม.)

อัพเกรดกลไกกระบวนการจีบเพื่อความอุ่นใจ

เคล็ดลับ:
①การติดตั้งตัวเชื่อมต่อ MC-4 จะมีสายเคเบิลที่ติดตั้งไว้ล่วงหน้า ตัวเชื่อมต่อ PG ไม่มี
②สายเคเบิลที่เชื่อมต่อกับ Pre โดยค่าเริ่มต้นตามเส้นผ่านศูนย์กลางปัจจุบันที่จัดอันดับ 4 ~ 20 มม.²เปลี่ยนแปลงหรือตามความต้องการของลูกค้า

บรรจุภัณฑ์ที่มั่นคง

รับประกันการเปลี่ยนสินค้าที่เสียหาย

1ผลิตภัณฑ์ในกล่องด้านใน

กระดาษคราฟท์หนา 3 ชั้น

2กล่องนอก

ลูกฟูก 5 เท่ายากเป็นพิเศษ

3จัดส่ง

การจัดส่งอย่างรวดเร็ว

แบบอย่าง	สาย	กล่องด้านใน (PCS/CM)	กล่องนอก (ซม.)	จำนวน (พีซี)	G.W. (kgs)
LONQ-40.2-1	2 ใน 1out	1/2610.812	57.527.549.5	20	21

ได้รับการรับรองอย่างเต็มที่

ผู้ผลิตแหล่งข้อมูลที่มีแบรนด์ที่มีคุณภาพสูงและราคาต่ำ

ISO:20224Q20298ROS
MCB:OP221014.wlnco77
SPD:OP221014.wlnc076
กล่อง:ZRC2312055XY-LVD-C1
ฟิวส์:OP221014.wlnco75
ตัวเชื่อมต่อ:SP1001GZ2204569

เคล็ดลับ: ติดต่อเราสำหรับใบรับรองเพิ่มเติม

ติดตั้ง ation และการเดินสาย

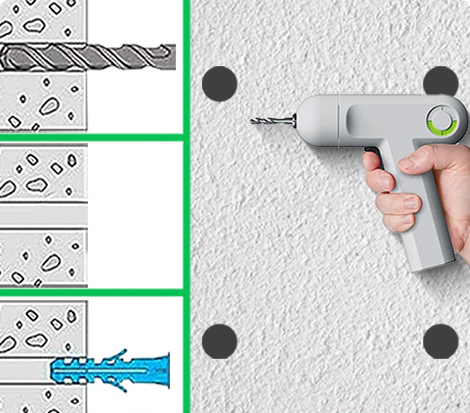

การติดตั้ง

1. การบังคับ

ตัดรูในผนังด้วยสว่าน และแทรกท่อขยาย
2. ติดตั้งวอลล์

ติดกล่องเข้ากับผนังด้วยสกรู ผ่านสี่หลุมเหล่านี้

1 ใน 1 ออกสายไฟ

รายละเอียดผลิตภัณฑ์

กันน้ำเกรด IP65

หลังจากการทดสอบกันน้ำจำลองหลายครั้ง
เพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามระดับการป้องกัน IP65

เปลวไฟ
ซึ่งหน่วง

ไม่ติดไฟ
ทน UV
เปลือก PC+ABS

เปลือกทำจากวัสดุ PC+ABS
ไม่กลัวแสงแดด
ต้านทาน
ความร้อนและเย็น

การทำงานปกติที่ -25 ° C ~+60 ° C
กันน้ำ
แมวน้ำ

ซีลกันน้ำสองตัวภายใน
และภายนอก
การเล่นแล้วเล่น

ติดตั้งตัวเชื่อมต่อ PV หรือ PG
สำหรับการเชื่อมต่อที่รวดเร็ว

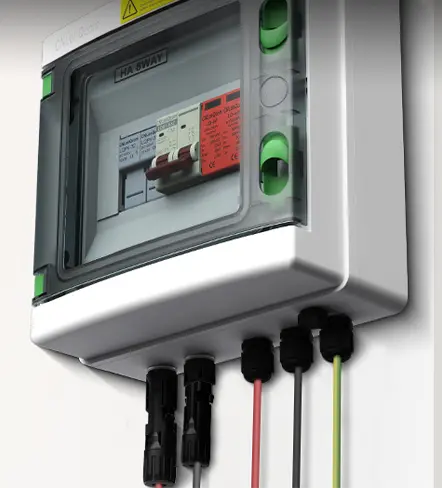

การติดผนัง

ติดตั้งอย่างแน่นหนาทั้งสี่มุม
แข็งและไม่ตก

DC Circuit Breaker

แรงดันไฟฟ้า	DC 500V
จัดอันดับปัจจุบัน	10 ~ 125a
เสา	2p
มาตรฐาน	IEC 60947-2
ใบรับรอง	CE

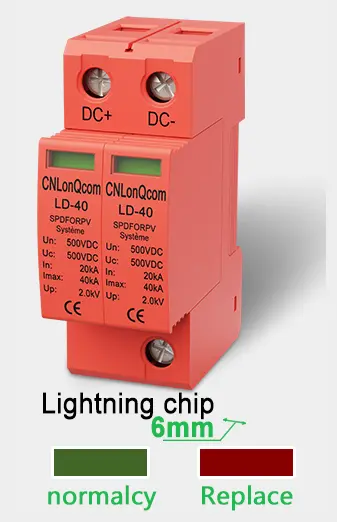

DC Surge Protector

แรงดันไฟฟ้า	DC 500V
กระแสไฟฟ้า	20 / 40ka
เสา	2p
มาตรฐาน	IEC 61643-31
ใบรับรอง	CE

ฟิวส์ DC

แรงดันไฟฟ้า	DC 1000V
จัดอันดับปัจจุบัน	6-30A
ขนาดฟิวส์	10*38 มม.
มาตรฐาน	IEC 60269-6
ใบรับรอง	CE

แอปพลิเคชัน scenairi10

HA Series Pviner PV ของ CNLONQCOM Box 1 in 1 Out DC500V มีเคสกันน้ำ PC+ABS พร้อมการก่อสร้างที่ปิดผนึกการป้องกันโอเวอร์โหลดการป้องกันการลัดวงจรการป้องกันแรงดันไฟฟ้าเกินฝุ่นละอองความชื้นและการป้องกันฟ้าผ่า.

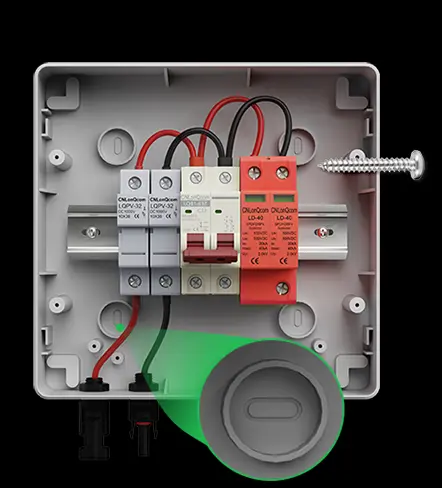

ส่วนประกอบภายในของ HA series พลาสติก pv combiner box 1 in 1 out dc500v/600v/800v คือ2P MCB, 2P SPD และ 2P FUSEซึ่งทำจากเปลือก PA

โมดูล SPD และแกนฟิวส์สามารถเปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องถอดฝาครอบเมื่อเสียหาย

HA Series PV PV ของ CNLONQCOM PVINE PV Box 1 ใน 1 OUT DC500V/600V/800V ส่วนใหญ่จะใช้เพื่อการป้องกันระบบ PV และมักจะใช้ในระบบนอกกริดหรือที่เชื่อมต่อกับกริด เช่นแผง PV, RV, เรือ, PV กลางแจ้ง, ครัวเรือน, ฯลฯ.

PV Combiner Box 1 in 1 Out DC500V/600V/800Vปกป้องอินเวอร์เตอร์และแผงโซลาร์เซลล์ได้อย่างมีประสิทธิภาพจากความเสียหายและส่งจากไฟ.

แท็กยอดนิยม: PV Combiner Box, DC500V, DC600V, DC800V DC1000V, 1 สตริง, 1in 1Out, 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a, 100a, 125, ผู้ผลิต, ซัพพลายเออร์ เว็บไซต์อิสระเว็บไซต์โดยตรงจากแบรนด์
