PV Combiner Box 3 in 3 Out DC500V

CNLONQCOM IP65 PV Combiner Box 3 ใน 3 OUT DC500V/600V/800V พร้อมเบรกเกอร์และการป้องกันฟ้าผ่าและฟิวส์สำหรับระบบ DC แผงเซลล์แสงอาทิตย์กลางแจ้ง, RV, บ้าน, เรือ
●แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: DC500V/600V/800V
●การจัดอันดับกระแส: 6/10/16/20/222/32/40/50/63a
●สตริง: 3 ใน 3out
●อินพุตสูงสุดปัจจุบันต่อสตริง: 6/10/16/20/222/30A
●กระแสเอาต์พุตสูงสุดต่อสตริง: 6/10/16/20/22232/40/50/63a
●ตัวเชื่อมต่อ: MC-4 หรือ PG
●มาตรฐาน: IEC60269-6, IEC60947-2, IEC61643-1
●วัสดุที่อยู่อาศัย: PC+ABS
●ใบรับรอง: CE, IP65, ROHS, ISO9001

แบบอย่าง:LQX H3/3B.18 DC500V/600V/800V

ส่งคำถาม

รายละเอียดสินค้า

ข้อมูลทางเทคนิค
แบบอย่าง	LQX H3/3B.18 DC500V/600V/800V
พิมพ์	MCB และ SPD และฟิวส์
สาย	3 ใน 3 ออก
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC500/600/800
อินพุตสูงสุดปัจจุบันต่อสตริง (A)	15/20/25/30 เป็นทางเลือก
กระแสเอาต์พุตสูงสุดต่อสตริง (A)	32/40/50/63 เป็นทางเลือก
ใบรับรองคุณภาพ	ce、 iso9001、 rohs、 ip65、 tuv
มาตรฐาน	IEC60947-2、 IEC61643-1、 IEC60269-6
Breaker Miniature Circuit (MCB)		ตัวป้องกันไฟกระชาก (SPD)
เฟรมองศาที่ได้รับการจัดอันดับปัจจุบัน (a)	63	ใน (8/20) US (KA)	20
จัดอันดับกระแสใน (a)	32/40/50/63 เป็นทางเลือก	IMAX (8/20) US (KA)	40
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC500/600/800	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC500/600/800
ระดับฉนวนกันความร้อนแรงดันไฟฟ้า UI (V)	DC1000	ระดับการป้องกันแรงดันไฟฟ้า (KV)	2.0/2.5
แรงกระตุ้นทนต่อแรงดันไฟฟ้า UIMP (KV)	4	เสา	2p
การทำลายความจุ ICU (KA)	6	วัสดุที่อยู่อาศัย	PA
LCS ความจุ Runbreaking (LCU)	75%	ความหนาของชิป (มม.)	6
ประเภทโค้ง	C	ฟิวส์
เสา	2	จัดอันดับกระแสใน (a)	15/20/25/30 เป็นทางเลือก
โหมดการเดินสาย	ไม่มีขั้วด้านบนและด้านล่างด้านล่างหรือด้านล่างด้านบนและด้านบน	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ UE (V)	DC1000
วัสดุที่อยู่อาศัย	PA	เสา	2p
วัสดุตัวนำ	ทองแดง	ขนาดฟิวส์ (มม.)	10*38
ชีวิตเชิงกล (Maxtimes)	20000	วัสดุที่อยู่อาศัย	PA
ชีวิตไฟฟ้า (Maxtimes)	6000	สิ่งแวดล้อม
สายเคเบิล PV ที่ติดตั้งไว้ล่วงหน้า		อุณหภูมิการทำงาน	-25 ℃ถึง +60 ℃
เส้นผ่านศูนย์กลางสายเคเบิล	4 ~ 25 มม.	ความชื้น	≤95%
แรงดันไฟฟ้าสูงสุด (V)	1,000 ~ 2000	ความสูง	2000m
กระแสสูงสุด (a)	10 ~ 200	การติดตั้ง	การติดผนัง
การอยู่อาศัย
วัสดุ	PC+ABS
ระดับการป้องกัน	IP65
ระดับการป้องกันผลกระทบ	IK10
ขั้วต่ออินพุตหรือเอาต์พุต	ตัวเชื่อมต่อ PG หรือ PV

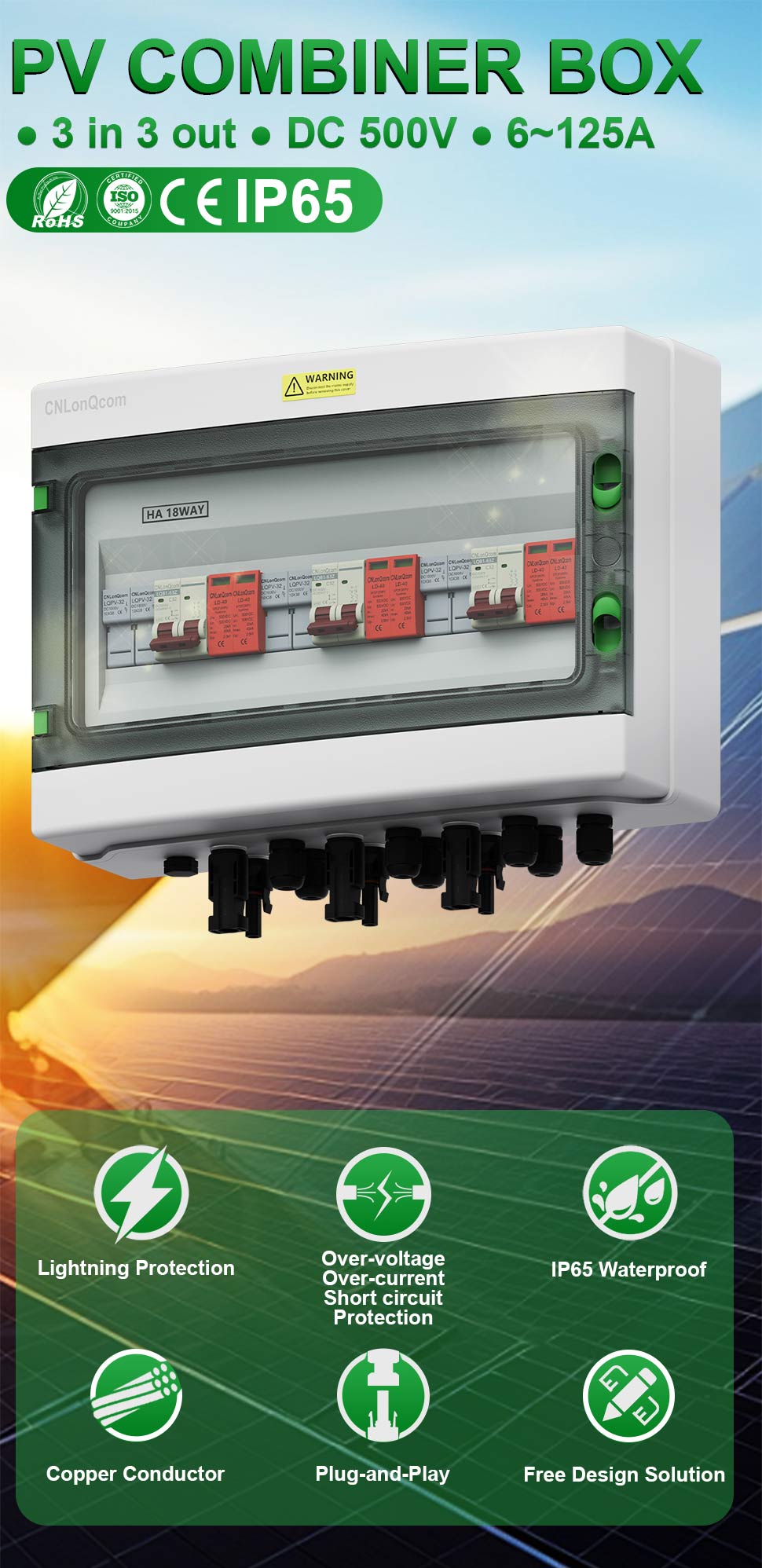

กล่อง Combiner PV

● 3 in 3 out ● DC 500V/600V/800V ● 6 ~ 125a

IP65

การป้องกันฟ้าผ่า
แรงดันเกิน
ในปัจจุบัน
ลัดวงจร
การป้องกัน
กันน้ำ IP65
ตัวนำทองแดง
การเล่นแล้วเล่น
โซลูชันการออกแบบฟรี

ขนาด

lwh: 315400130 (มม.)

อัพเกรดกลไกกระบวนการจีบเพื่อความอุ่นใจ

เคล็ดลับ:
①การติดตั้งตัวเชื่อมต่อ MC-4 จะมีสายเคเบิลที่ติดตั้งไว้ล่วงหน้า ตัวเชื่อมต่อ PG ไม่มี
②สายเคเบิลที่เชื่อมต่อกับ Pre โดยค่าเริ่มต้นตามเส้นผ่านศูนย์กลางปัจจุบันที่จัดอันดับ 4 ~ 20 มม.²เปลี่ยนแปลงหรือตามความต้องการของลูกค้า

บรรจุภัณฑ์ที่มั่นคง

1ผลิตภัณฑ์ในกล่องด้านใน

ลูกฟูก 5 เท่ายากเป็นพิเศษ

2กล่องนอก

ลูกฟูก 5 เท่ายากเป็นพิเศษ

3จัดส่ง

การจัดส่งอย่างรวดเร็ว

แบบอย่าง	สาย	กล่องด้านใน (PCS/CM)	กล่องนอก (ซม.)	จำนวน (พีซี)	G.W. (kgs)
LQX 3/2B.18 DC500V	3 ใน 3 ออก	1/4234.517.5	453657	3	15

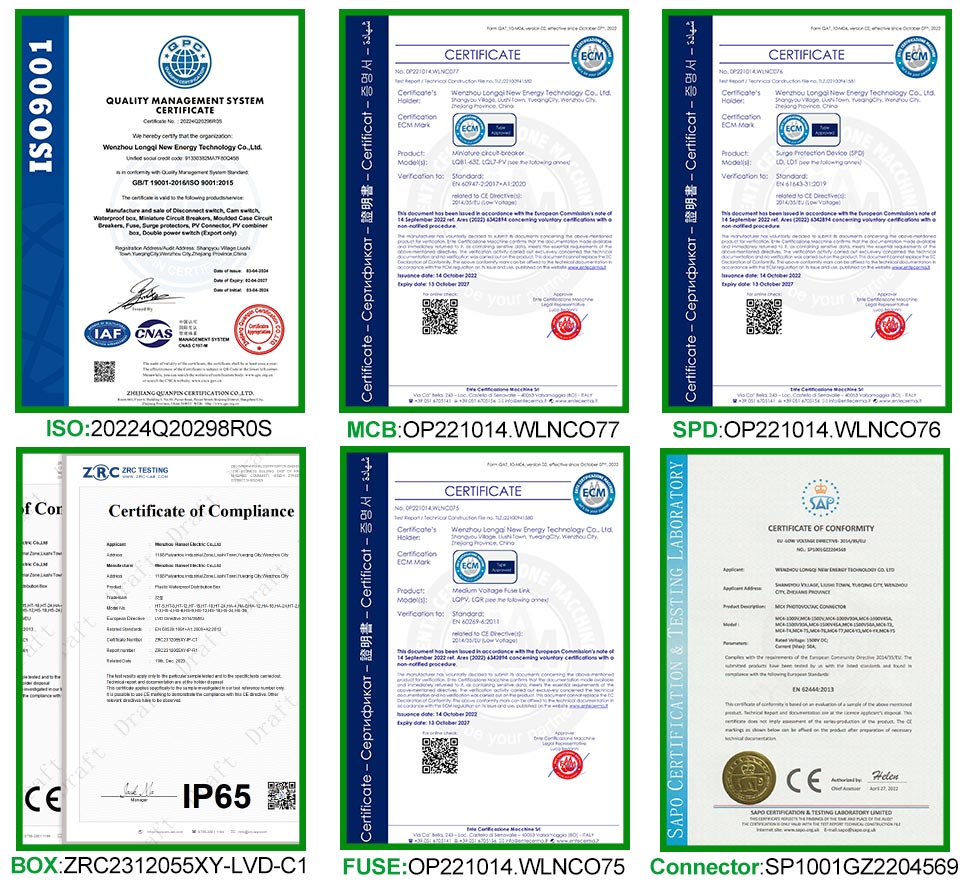

ได้รับการรับรองอย่างเต็มที่

ผู้ผลิตแหล่งข้อมูลที่มีแบรนด์ที่มีคุณภาพสูงและราคาต่ำ

ISO:20224Q20298ROS
MCB:OP221014.wlnco77
SPD:OP221014.wlnc076
กล่อง:ZRC2312055XY-LVD-C1
ฟิวส์:OP221014.wlnco75
ตัวเชื่อมต่อ:SP1001GZ2204569

เคล็ดลับ: ติดต่อเราสำหรับใบรับรองเพิ่มเติม

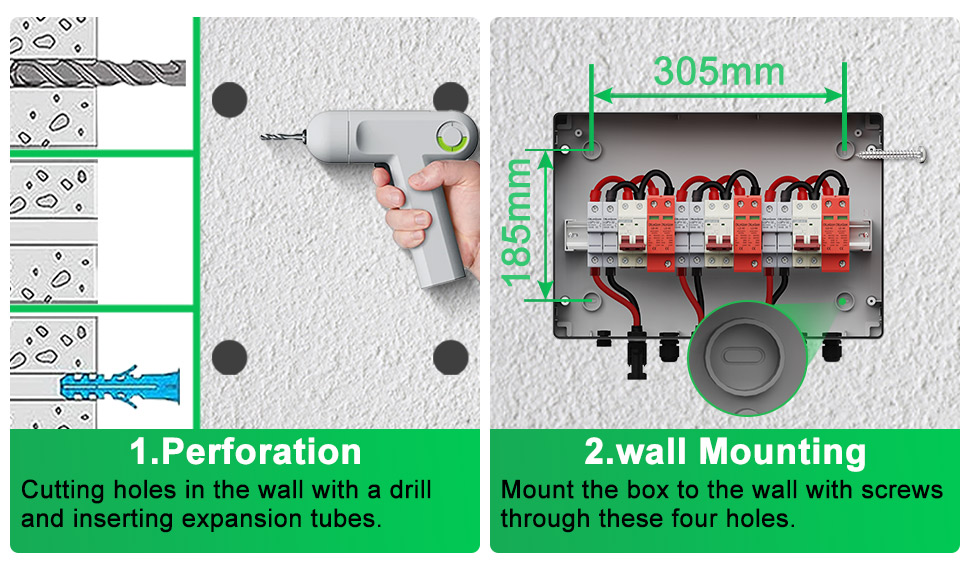

ติดตั้ง ation และการเดินสาย

การติดตั้ง

1. การบังคับ

ตัดรูในผนังด้วยสว่าน และแทรกท่อขยาย
2. ติดตั้งวอลล์

ติดกล่องเข้ากับผนังด้วยสกรู ผ่านสี่หลุมเหล่านี้

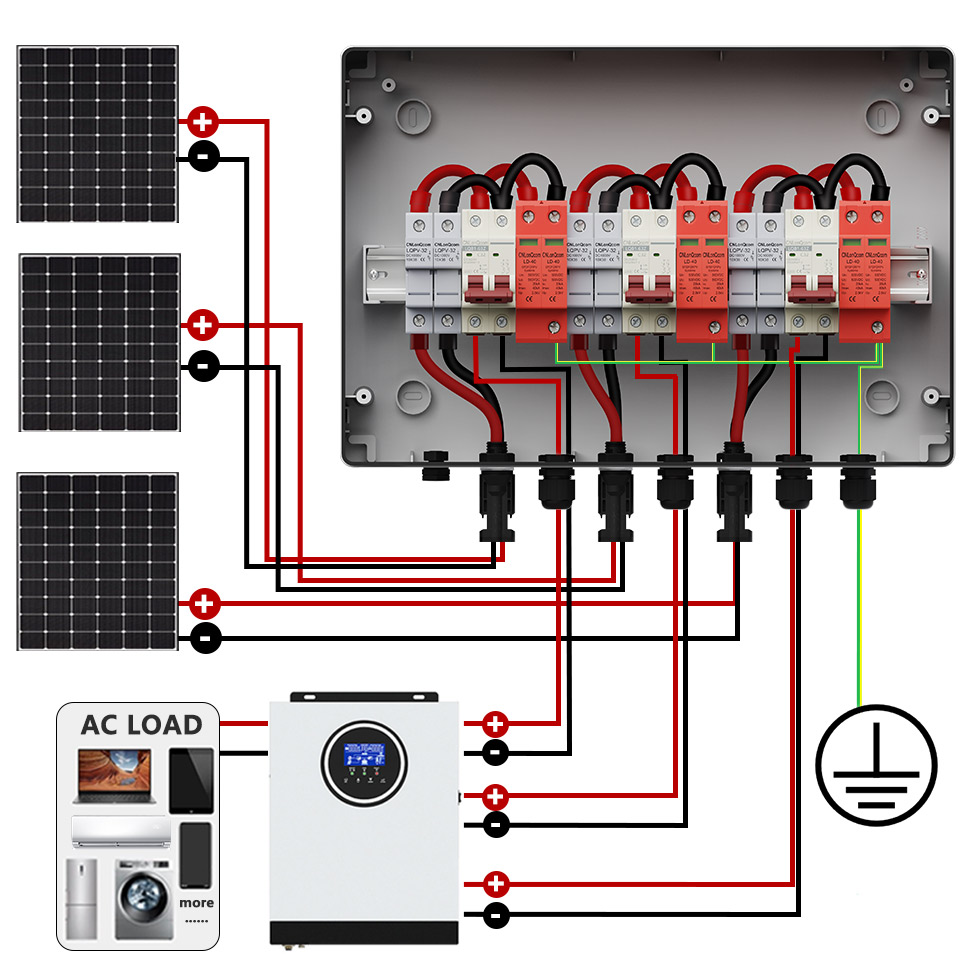

3 ใน 3 ออกสายไฟ

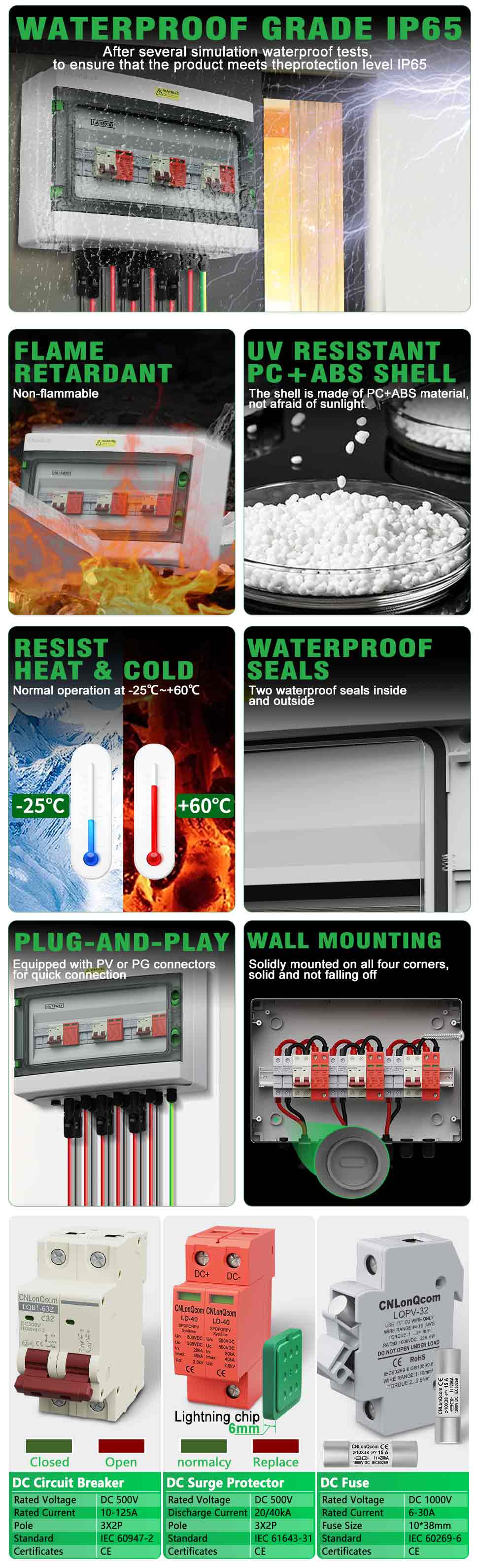

รายละเอียดผลิตภัณฑ์

กันน้ำเกรด IP65

หลังจากการทดสอบกันน้ำจำลองหลายครั้ง
เพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามระดับการป้องกัน IP65

เปลวไฟ
ซึ่งหน่วง

ไม่ติดไฟ
ทน UV
เปลือก PC+ABS

เปลือกทำจากวัสดุ PC+ABS
ไม่กลัวแสงแดด
ต้านทาน
ความร้อนและเย็น

การทำงานปกติที่ -25 ° C ~+60 ° C
กันน้ำ
แมวน้ำ

ซีลกันน้ำสองตัวภายใน
และภายนอก
การเล่นแล้วเล่น

ติดตั้งตัวเชื่อมต่อ PV หรือ PG
สำหรับการเชื่อมต่อที่รวดเร็ว
การติดผนัง

ติดตั้งอย่างแน่นหนาทั้งสี่มุม
แข็งและไม่ตก

DC Circuit Breaker

แรงดันไฟฟ้า	DC 500V
จัดอันดับปัจจุบัน	10 ~ 125a
เสา	3x2p
มาตรฐาน	IEC 60947-2
ใบรับรอง	CE

DC Surge Protector

แรงดันไฟฟ้า	DC 500V
กระแสไฟฟ้า	20 / 40ka
เสา	3x2p
มาตรฐาน	IEC 61643-31
ใบรับรอง	CE

ฟิวส์ DC

แรงดันไฟฟ้า	DC 1000V
จัดอันดับปัจจุบัน	6-30A
ขนาดฟิวส์	10*38 มม.
มาตรฐาน	IEC 60269-6
ใบรับรอง	CE

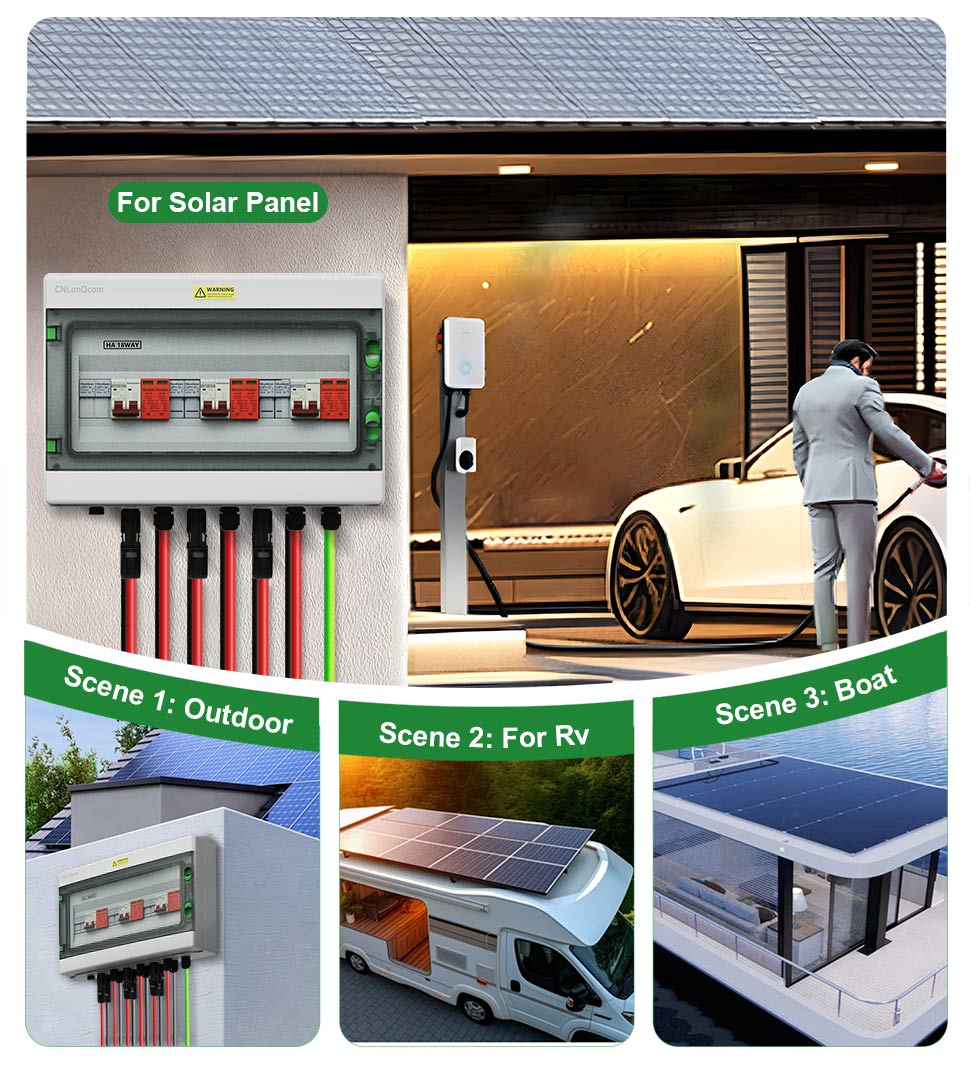

แอปพลิเคชัน scenairi10

HA Series PV PV ของ CNLONQCOM Box Combiner Box 3 ใน 3 Out DC500V มีเคสกันน้ำ PC+ABS พร้อมการก่อสร้างที่ปิดสนิทการป้องกันการโอเวอร์โหลดการป้องกันการลัดวงจรการป้องกันแรงดันไฟฟ้าเกินฝุ่นความชื้นและการป้องกันฟ้าผ่า

ส่วนประกอบภายในของ HA series พลาสติก pv combiner box 3 in 3 out dC500V/600V/800V คือ 2p MCB, 2p SPD และฟิวส์ 2p ซึ่งทำจากเปลือก PA

โมดูล SPD และแกนฟิวส์สามารถเปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องถอดฝาครอบเมื่อเสียหาย

HA Series PV PV ของ CNLONQCOM PVINE PV Combiner Box 3 ใน 3 OUT DC500V/600V/800V ส่วนใหญ่จะใช้เพื่อการป้องกันระบบ PV และมักจะใช้ในระบบปิดกริดหรือที่เชื่อมต่อกับกริด เช่นแผง PV, RV, เรือ, PV กลางแจ้ง, ครัวเรือน ฯลฯ

PV Combiner Box 3 ใน 3 Out DC500V/600V/800V ปกป้องอินเวอร์เตอร์และแผงโซลาร์เซลล์ได้อย่างมีประสิทธิภาพจากความเสียหายและส่งจากไฟ
